Расч т тр хфазного трансформатора

Министерство образования и науки РФ

Иркутский государственный технический университет

Институт информационных технологий

Кафедра электротехники и энергетических систем

КУРСОВАЯ РАБОТА

по дисциплине «Электротехника»

на тему: «Трехфазные трансформаторы»

Иркутск

2008

Дан трехфазный двухобмоточный трансформатор. Расшифруйте буквенно-цифровые обозначения исследуемого трансформатора. Необходимо выполнить следующие расчеты:

1. Определить параметры Т-образной схемы замещения трансформатора.

2. Начертить в масштабе полную векторную диаграмму трансформатора для активно-индуктивной нагрузки.

3. Рассчитать и построить зависимость коэффициента полезного действия от нагрузки при значениях коэффициента нагрузки , равных 0; 0,25; 0,75; 1,00 и 1,25 от номинального вторичного тока . Определить максимальное значение КПД.

4. Определить изменение вторичного напряжения .

5. Построить внешние характеристики трансформатора для значений тока, равных 0; 0,25; 0,50; 0,75; 1,00 и 1,25 от номинального вторичного тока .

Цель задания – углубление теоретических знаний и приобретение практических навыков расчета параметров, характеристик и построения векторных диаграмм реальных трезфазных трансформаторов.

Примечание . При определении параметров трехфазного трансформатора и построении векторных диаграмм расчет ведется на одну фазу.

ТМ – 1000 / 35 – трехфазный трансформатор с естественной циркуляцией масла.

S_Н = 1000 кВ А – номинальная мощность трансформатора;

U_1Н = 35 кВ – номинальное напряжение первичной обмотки;

U_2Н = 6,3 кВ – номинальное напряжение вторичной обмотки;

U_К = 6,5% - напряжение короткого замыкания;

Р₀ = 2,750 кВт – потери активной мощности в режиме холостого хода;

Р_К = 12,20 кВт – потери активной мощности в режиме короткого замыкания;

I₀ = 1,50% - ток холостого хода;

Cos φ₂ = 0,8

Определение параметров схемы замещения трансформатора в режиме холостого хода

Для первичной обмотки примем соединение по схеме «звезда»; для вторичной обмотки примем соединение по схеме «треугольник».

Для определения параметров схемы замещения трансформатора рассчитаем:

а) номинальный ток трансформатора

I_{1 H} = ; I_{1 H} = 1000/(1,73*35)=16,5A;

б) фазное напряжение первичной обмотки:

при соединении по схеме “звезда”

U_1Ф =, U_1Ф = 35 / √ 3 = 20, 2 кВ.

при соединении по схеме “треугольник”

U_1Ф = U_{1 H} ;

в) фазный ток холостого хода трансформатора

I_0Ф = I_{1 H} , I_0Ф = 16,5 * 1,50 / 100 = 0,25 А;

где I₀ – ток холостого хода,%;

г) мощность потерь холостого хода на фазу

P_0Ф = , Р_0Ф = 2750 / 3 = 916,7 Вт,

где m – число фаз первичной обмотки трансформатора; принимаем m=3.

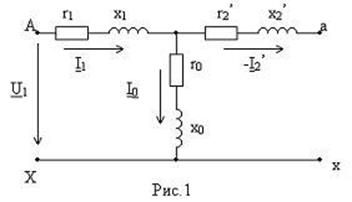

д) полное сопротивление ветви намагничивания схемы замещения трансформатора при холостом ходе согласно схеме рис. 1.

Z₀ = ; Z₀ = 20,2*10³ / 0,25 = 80,8 кОм,

е) активное сопротивление ветви намагничивания

r₀ = ; r₀ = 916,7/ 0,25² = 14,67 кОм;

ж) реактивное сопротивление ветви намагничивания

х₀ = √ Z₀ – r_{0 ;} x₀ = √ 80,8² – 14,67² = 79,46 кОм = 79,46*10³ Ом;

з) коэффициент трансформации трансформатора

k = U_1Ф / U_2Ф , k = 20,2*10³ /6,3*10³ = 3,2

Определение параметров схемы замещения трансформатора в режиме короткого замыкания

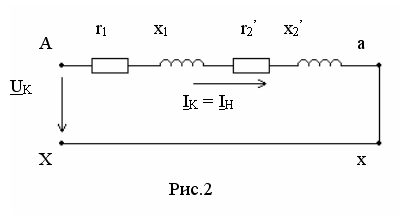

В опыте короткого замыкания вторичная обмотка трансформатора замкнута накоротко, а подводимое к первичной обмотке напряжение подбирается таким образом, чтобы ток обмотки трансформатора был равен номинальному. Схема замещения трансформатора в режиме короткого замыкания представлена на рис. 2.

Здесь суммарное значение активных сопротивлений (r₁ + r₂ ^’ ) обозначают r _k и называют активным сопротивлением короткого замыкания, а (x₁ + x₂ ^’ ) индуктивным сопротивлением короткого замыкания x _{k .}

Для определения параметров схемы замещения трансформатора рассчитаем:

а) фазное напряжение первичной обмотки U_1Ф ;

U_1Ф = 20,2 кВ;

б) фазное напряжение короткого замыкания

U_К.Ф = U_{1Ф ,}

U_К.Ф = 20,2 *10³ *(6,5/ 100) = 1,31 кВ;

где U_K – напряжение короткого замыкания,%;

в) полное сопротивление короткого замыкания

Z_K = , Z_K = 1,31*10³ / 16,5 = 79,39 Ом;

где I_К – ток короткого замыкания, I_K = I_{1 H} =;

г) мощность короткого замыкания

P_К.Ф = ; P_К,Ф = 12,2*10³ / 3 = 4,06 кВт;

д) активное сопротивление короткого замыкания

r_K = ; r_K = 4,06*10³ / (16,5)² = 14,91 Ом

е) индуктивное сопротивление короткого замыкания

x_K = ; х_К = √79,39² – 14,91² = 77,98 Ом

Обычно принимают схему замещения симметричной, полагая

r₁ ; x₁ ;

r₂ ^’ = r₂ * k² ; x₂ ^’ = x₂ * k² ,

где r₁ – активное сопротивление первичной обмотки трансформатора;

x₁ – индуктивное сопротивление первичной обмотки трансформатора, обусловленное магнитным потоком рассеянья ;

r₂ ^’ – приведенное активное сопротивление вторичной обмотки трансформатора;

x₂ ^’ – приведенное индуктивное сопротивление вторичной обмотки трансформатора, обусловленное магнитным потоком рассеянья .

r₁ ≈ r ^‘ ₂ = 14,91 /2 = 7,46 Ом; x₁ ≈ x^’ ₂ = 77,98/ 2 = 38,99 Ом.

r₂ = r^’ ₂ / k² = 7,46/ 3,2² =0,72 Ом; x₂ = x^’ ₂ / k² = 38,99/ 3,2² = 3,8 Ом.

Построение векторной диаграммы

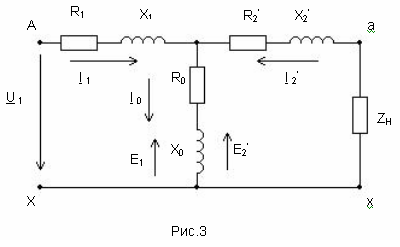

При построении векторной диаграммы воспользуемся Т – образной схемой замещения (рис. 3).

Векторная диаграмма является графическим выражением основных уравнений приведенного трансформатора:

Для построения векторной диаграммы трансформатора определим:

1) номинальный фазный ток вторичной обмотки трансформатора ; I_2Ф = 1000*/ (3* 6,3) = 52,9 А;

2) приведенный вторичный ток ; I^’ _2Ф = 52,9 / 3,2 = 16,5 А;

3) приведенное вторичное напряжение фазы обмотки U_2Ф ^’ = U_2Ф k; U_2Ф ^’ = 6,3*10³ * 3,2 = 20160 В

4) угол магнитных потерь ; α = arctg ( 14,67*10³ / 79,46*10³ ) = 10,46^o ;

5) угол , который определяется по заданному значению угла путем графического построения;

6) падение напряжения в активном сопротивлении вторичной обмотки I₂ ^’ r^’ ₂ , приведенное к первичной цепи;

I^’ ₂ *r^’ ₂ = 16,5*7,46 = 123,1 В;

7) падение напряжения в индуктивном сопротивлении вторичной обмотки I₂ ^’ x₂ ^’, приведенное к первичной цепи;

I^’ ₂ *x^’ ₂ = 16,5* 38,99 = 643,3 B;

8) падение напряжения в активном сопротивлении первичной обмотки I₁ r₁ ;

I₁ *r₁ = 16,5*7,46 = 123,1 B;

9) падение напряжения в индуктивном сопротивлении первичной обмотки I₁ x₁ .

I₁ *x₁ = 16,5*38,99 = 643,3 B.

Перед построением диаграммы следует выбрать масштаб тока m_i и масштаб напряжения m_u .

Примем m_i = 2 А/мм; m_u = 0,2 кВ/мм.

При активной нагрузке φ₂ = 0;

при активно-индуктивной нагрузке φ₂ = 36.87⁰ ;

при активно-емкостной – φ₂ = -36.87⁰ .

Результаты расчетов сведем в таблицу:

I2 A	I2 ’ A	K	U2 ’ B	, град	гр.	гр	I1 A	r1 Ом	r2 ’ Ом	x1 Ом	x2 Ом	I2 ’ r2 ’ В	I2 ’ x2 ’ В	I1 r1 В	I1 x1 В
52,9	16,5	3,2	20160	10,46	36,9	38	16,5	7,46	7,46	38,99	38,99	123,1	643,3	123,1	643,3

Построение векторных диаграмм

В выбранном масштабе тока m_i откладываем в произвольном направлении вектор вторичного тока I₂ ^’ . Затем, под углом проводим вектор напряжения U₂ ’ (для активной нагрузки вектор тока вторичной обмотки совпадает по фазе с вектором напряжения на зажимах вторичной обмотки, для активно-индуктивной нагрузки вектор тока вторичной обмотки отстает от вектора напряжения на зажимах вторичной обмотки, для активно- емкостной нагрузки вектор тока вторичной обмотки опережает вектор напряжения на зажимах вторичной обмотки). Масштаб m_U выберем так, чтобы получить вектор U₂ ^’ длиной 100…120 мм. Чтобы построить вектор эдс E₂ ^’ необходимо, согласно уравнению E ₂ ^’ = U ₂ ’ + I ₂ ^’ r₂ ^’ + j I ₂ ^’ x₂ ^’ , сложить вектор U ₂ ^’ с векторами -I ₂ ^’ r₂ ^’ и -j I ₂ ^’ x₂ ^’ .

Для этого из конца вектора U ₂ ^’ строим вектор активного падения напряжения -I₂ ^’ r₂ ^’ параллельно вектору вторичного тока I₂ ^’ ; из начала вектора -I₂ ^’ r₂ ^’ перпендикулярно к нему строим вектор индуктивного падения напряжения -jI₂ ^’ x₂ ^’ . Вектор, соединяющий точку О с началом вектора -jI₂ ^’ x₂ ^’ , будет вектором эдс E₂ ^’ вторичной обмотки. Этот вектор будет совпадать с вектором эдс первичной обмотки, так как E₁ = E₂ ^’ .

Вектора эдс E₁ и E₂ ^’ , индуктированных в первичной и вторичной обмотках основным магнитным потоком , отстают по фазе от вектора потока на 90⁰ .

Под углом в сторону опережения вектора потока откладываем вектор тока холостого хода I₀ .

Для того чтобы перейти к векторной диаграмме первичной обмотки, необходимо определить вектор первичного тока I₁ . Согласно уравнению I ₁ = I ₀ + (-I ₂ ^’) вектор тока I₁ равен геометрической разности векторов I₀ и I₂ ^’ _.

Вектор первичного напряжения U ₁ определяем из векторной диаграммы. Для этого необходимо построить вектор Е₁ , равный по величине и обратный по направлению вектору Е₁ . Из конца вектора Е₁ , согласно уравнению U₁ = -E₁ + I₁ r₁ + JI₁ x₁ , строим вектор I₁ r₁ , параллельный вектору тока I₁ , а из конца вектора I₁ r₁ перпендикулярно к нему и вектору I₁ проводим вектор I₁ x₁ . Замыкающий вектор и будет вектором первичного напряжения U₁ .

Построение кривой изменения кпд трансформатора в зависимости от нагрузки

При нагрузке коэффициент полезного действия трансформатора определяют по формуле

,

где S_H – полная номинальная мощность трансформатора, кВ*А;

P₀ – мощность потерь холостого хода при номинальном напряжении, кВт

Р_К – мощность потерь короткого замыкания, кВт.

η = 1-(2,75 + k² _нг 12,2)/(1000k_НГ *0.8 + 2,75 + 12,2k² _нг )

Кпд трансформатора рассчитывают для значений коэффициента нагрузки k_НГ , равных 0; 0,25; 0.50; 0.75; 1.25 от номинального вторичного тока I_{2 H} . Значение cos берут из приложения.

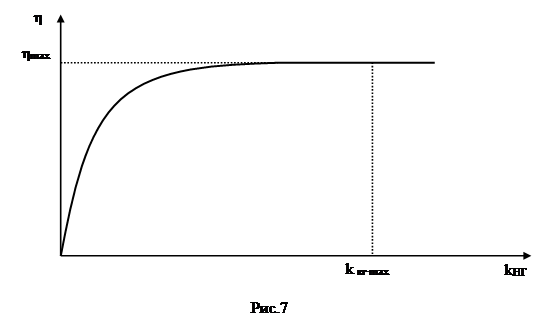

По результатам расчетов строят зависимость (рис.7). Максимальное значение коэффициент полезного действия имеет место при условии k_нг ² P_K = P₀ . Отсюда коэффициент нагрузки, соответствующий максимальному кпд, k_{нг max} = ;

________

K_{нг max} = √2,75/12,2 = 0,4747

По полученному значению k_{нг max} (из графика) определяют максимальное значение коэффициента полезного действия, η = 0,9838.

kнг	0	0,25	0,50	0,75	1,00	1.25
η	0	0,9827	0,9857	0,9842	0,9816	0,9786

Определение изменения напряжения трансформатора при нагрузке

При практических расчетах изменение вторичного напряжения трансформатора определим по формуле

,

где U_К.А. – активная составляющая напряжения короткого замыкания при номинальном токе, U_К.А. = Р_К / 10S_Н ;

U_{K . A} = (12,2/10*1000)= 1220*10^-6 В;

U_К,А, = U_1Ф *U_{K . A .,}

U_{K . A .} = 20,2*10³ *1220*10^-6 = 24,64 В

U_К.Р. – реактивная составляющая напряжения короткого замыкания,

U_К.Р. = .

U_{K . P .} = √ 0,122² – 0,00122 ² = 0,1219В.

U_{K . P .} = U_1Ф *U_{K . P .} ,

U_{K . P .} = 20,2*10^{3 *} 0,1219 = 2464 В

∆U = (1220*10^-6 * 0,8 + 0,1219 * 0,6) * 1 = 0,0741

∆U = U_1Ф *∆U;

∆U = 20,2*10³ * 0,0741 = 1496,8 B.

∆U = U_2.н. =6300*0,0741= 466,83 В.

Литература

1. Любова О.А., Попов Я.Н., Шумилов А.А. Трансформаторы. Методические указания к курсовой работе. Архангельск. 2003.

2. Доморацкий О.А., Жерненко А.С., Кратиров А.Д. и др. Электропитание устройств связи. М.: Радио и связь. 1981.

3. Зевеке Г.В., Ионкин П.А., Нетушил А.В., Страхов С.В. Основы теории цепей. М.: Энергия. 1985.
