Расчет низковольтной электрической сети

Южно – Уральский государственный университет

Заочный инженерно-экономический факультет

КОНТРОЛЬНАЯ РАБОТА

по дисциплине Электропитающие системы и сети

группа: ЭС-411

специальность: 140211

Выполнил: Смирнова Е.В.

Проверил: Пястолова А.В.

Челябинск

2009


Вариант № 37

Выбор сечения проводов районных сетей

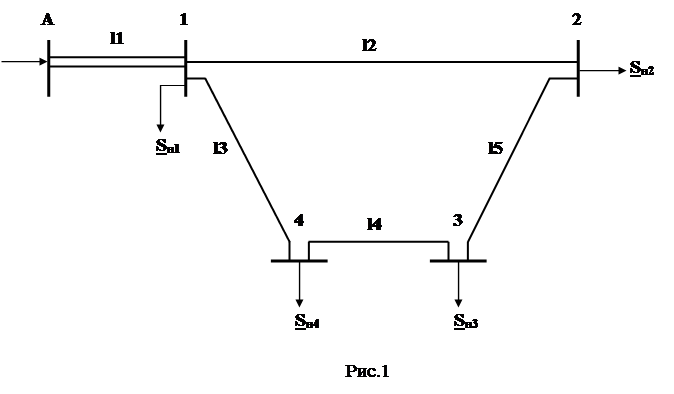

На рис. 1 представлена схема районной электрической сети, проектируемой на напряжение Uном . Линия l1 воздушная двухцепная, а линии l2–l5 воздушные одноцепные. Исходные данные для всех вариантов контрольного задания представлены в таблице. Для подстанций указаны наибольшие значения нагрузок. Требуется выбрать сечения проводов по экономической плотности тока и проверить их по короне и по нагреву.

Uном, кВ Длина линии, км П/ст 1 П/ст 2 П/ст 3 П/ст 4

l1

l2 l3 l4 l5 Р/tgφ, МВт/ Тнб, ч. Р/tg, МВт/ Тнб, ч. Р/tgφ, МВт/ Тнб, ч. Р/tg, МВт/ Тнб, ч.
150 80 10 30 60 40 45/0,25 6500 50/0,4 7500 25/0,29 4500 25/0,35 3500

Решение:

При заданных значениях tgφ значения cos φ и sinφ нагрузок будут

cos φ1=0,97 sin φ1=0,24

cos φ2=0,93 sin φ2=0,37

cos φ3=0,96 sin φ3=0,28

cos φ4=0,94 sin φ4=0,33

Представим нагрузки в следующем виде:

Разрезаем кольцевую сеть по узлу А и рассматриваем ее как линию с двухсторонним питанием (рис. 1.1). По формуле определяем потоки мощности на головных участках сети:

L2/10 2 L5/40 3 L4/60 4 L3/30


S1 S2 S3 S4

Рис.1.1


Проверка:

Следовательно, расчет потоков мощности на головных участках сети выполнен правильно.

По первому закону Кирхгофа определяем поток мощности в линии 2:

Определяем токи в линиях по формуле:


Для всей сети Tнб определяем как средневзвешенное значение:

Согласно расчета для данного Tнб экономическая плотность тока jэ = 1 А/мм2 .

Экономически целесообразные сечения проводов линий:

Принимаем ближайшие стандартные, наименьшие сечения проводов с учетом недопущения короны:

для линии 1,2,3,4 – провод АС – 70/11 cIдоп = 265 А

Проверяем провода по допустимому нагреву, для чего рассчитаем максимальные токи в линиях в послеаварийных режимах.


Максимальные значения токов в послеаварийных режимах меньше допустимых. Окончательно принимаем сечения проводов, выбранные ранее.

Контрольное задание 3

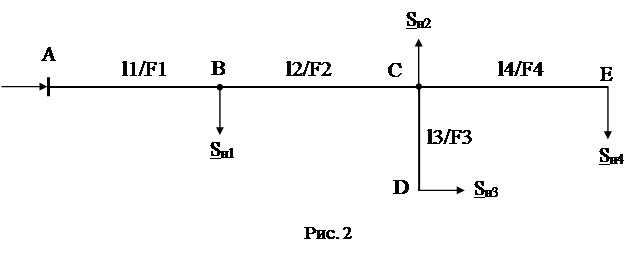

Задача 1. Расчет потерь напряжения в местной сети. Разомкнутая сеть, представленная на рис.2 выполнена кабельными линиями с алюминиевыми жилами. Исходные данные для всех вариантов контрольного задания представлены в табл. Допустимую потерю напряжения DUдоп для всех вариантов принять равной 0,05Uном . Коэффициент реактивной мощности tgj нагрузок принять для всех вариантов одинаковым. Требуется определить максимальную потерю напряжения и сравнить ее с допустимой.

Uном, кВ

Нагрузка потребителей Параметры линий
Sн1 , кВА Sн2 , кВА Sн3 , кВА Sн4 , кВА tg φ

l1/F1,

км/мм2

l2/F2,

км/мм2

l3/F3,

км/мм2

l4/F4,

км/мм2

0,38 10 15 7 20 0,75 0,3/95 0,08/70 0,3/16 0,06/35

S315кВА

1 Z1 Z2 Z4

U1 2 3 5

S1 S2

Z3

S2 10кВА S5 20кВА

4 S47кВА

Рис.2.1

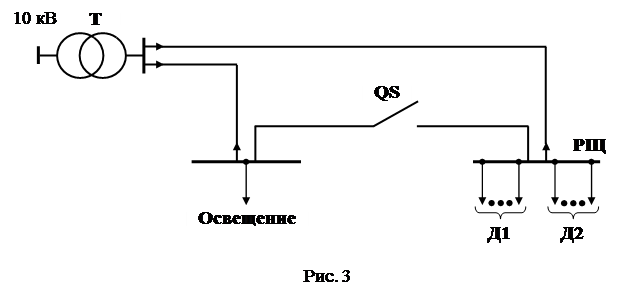

Задача 2. Расчет низковольтной электрической сети и выбор плавких вставок. Питание двухсекционного распределительного щита РЩ предприятия осуществляется по двум кабельным линиям от шин 380 В трансформаторной подстанции ТП 10/0,38 кВ (рис. 3). Секции распределительного щита в нормальном режиме работают раздельно. При повреждении одного из кабелей замыкается секционный разъединитель QS на щите, и питание всех потребителей осуществляется по одному кабелю, оставшемуся в работе. Кабельная линия выполнена кабелями с алюминиевыми жилами в алюминиевой оболочке марки ААШв1, проложенными в общей траншее при расстоянии между ними в свету 100 мм. Наивысшая температура почвы на глубине прокладки кабеля плюс 200 С. Коэффициент одновременности m для линии равен 0,6. От РЩ получают питание несколько асинхронных двигателей и осветительная нагрузка. Двигатели и осветительная нагрузка находятся на первом этаже цеха. Наивысшая расчетная температура воздуха в цехе плюс 300 С. Распределительная сеть для питания двигателей и освещения выполнена проводом марки АПВ и АПВС с алюминиевыми жилами. Прокладка проводов к двигателям осуществляется в стальных трубах, а для осветительной нагрузки предусматривается групповая сеть. Продолжительность использования максимальной нагрузки для всех потребителей составляет не более 2500 ч. Остальные исходные данные приведены в табл.

Требуется: 1) указать места установки в сети предохранителей; 2) выбрать сечения проводов и кабелей по условиям нагрева; 3) рассчитать номинальные токи плавких вставок предохранителей.

Двигатель Д1 Двигатель Д2

Нагрузка

освещения, кВт

Рн,кВт Cos φ η Iп/Iн Кз N1 Рн,кВт Cos φ η Iп/Iн Кз N2
20 0,91 0,87 6,0 0,92 5 10 0,85 0,88 5,5 0,95 4 29

;;

Д1: Для двигателей, имеющих номинальную мощность Pном , коэффициент мощности cosj, коэффициент полезного действия h и коэффициент загрузки kз , Iнб.р - наибольший рабочий ток определяется по формуле

Выбираем сечение 10мм2 , допустимый длительный ток равен 65А.

,

где k=3 коэффициент для промышленных предприятий и силовых установок.

выбираем по наиболее ближайший равный

Условия по выбору сечения выполняются.

Д2:


Выбираем сечение 4мм2 , допустимый длительный ток равен 50А.

выбираем по наиболее ближайший равный .

Условия по выбору сечения выполняются.

Освещение:

Для осветительной нагрузки при известной мощности Pосв

Выбираем сечение 6мм2 , допустимый длительный ток равен 80А.

выбираем 60А.


Для линии, по которой осуществляется электроснабжение нескольких электроприемников и которая защищается предохранителем, при расчете Iнб.р предполагается, что пускается только один самый крупный двигатель. При n нагрузках, коэффициенте одновременности m и пуске двигателя k

Выбираем сечение от ТП до РЩ 185мм2 , допустимый длительный ток равен 345А.

Условие по выбору сечения выполняется.

для обеих линий.
