Исследование непрерывных сигналов с помощью осциллографа

ГУАП

КАФЕДРА № 75

ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ

ИССЛЕДОВАНИЕ НЕПРЕРЫВНЫХ СИГНАЛОВ С ПОМОЩЬЮ ОСЦИЛЛОГРАФА

Работу выполнил

Студент гр. В7311

Волкова Е. И.

Преподаватель Брунов М. С.

Санкт-Петербург 2010

Цель работы: изучение универсального электронно-лучевого осциллографа (ЭЛО); получение навыков работы с ЭЛО; овладение методикой осциллографирования и измерение параметров непрерывных сигналов с помощью ЭЛО.

Перечень используемых приборов

Двухканальный электронно-лучевой осциллограф (ЭЛО)

Генератор синусоидального напряжения низкой частоты (ГНЧ)

Резистивно-емкостной делитель напряжения (ДН)

Фазовращатель ФВ

Описание лабораторной установки

Получение амплитудно-частотной характеристики (АЧХ) и фазачастотной характеристики делителя напряжения (ДН)

Рис.1. Схема измерения АЧХ и ФЧХ делителя напряжения.

Проверка градуировки генератора по частоте.

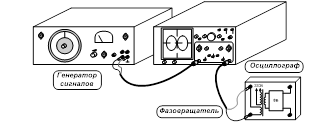

Рис.3. Схема для получения фигур Лиссажу.

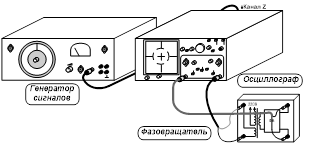

Рис.4. Схема включения для получения круговой развертки и яркостных меток.

Рабочие формулы

(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)

Примеры расчетов

Расчеты для таблицы 1.
По формуле (1) найдем Um 1 :
По формуле (2) найдем Um 2 :
По формуле (3) найдем T:
По формуле (4) найдем Kд :
По формуле (5) найдем φ:
По формуле (6) найдем tφ :
Расчеты для таблицы 2.
По формуле (7) найдем fx д :
По формуле (8) найдем :
По формуле (9) найдем :
Расчеты для таблицы 3.
По формуле (10) найдем fx д :
По формуле (8) найдем :
По формуле (9) найдем :

Результаты измерений и вычислений

Таблица 1

f , кГц KВ2 , В/дел h1 , дел Um 1 , В h2 , дел Um 2 , В Kр , мкс/дел lt , дел Т , мкс lφ , дел tφ , мкс Kд φ , град
0,5 1 3 3 1,8 1,8 200 5 2000 0 0 0,6 0
1 1 3 3 1,8 1,8 100 5 1000 0,2 20 0,6 7,2
2 1 3 3 1,8 1,8 50 5 500 0,2 10 0,6 7,2
5 1 3 3 1,8 1,8 20 4,9 196 0,4 8 0,6 14,7
10 1 3 3 1,6 1,6 10 4,9 98 0,8 8 0,53 29,4
20 1 3 3 1,3 1,3 5 5 50 1,3 6,5 0,43 46,8
50 1 3 3 0,7 0,7 2 5 20 1,9 3,8 0,23 68,4
100 0,2 3 3 0,8 0,16 1 5 10 2,1 2,1 0,27 75,6
200 0,2 3 3 1 0,2 0,5 5 5 2,3 1,15 0,067 82,8

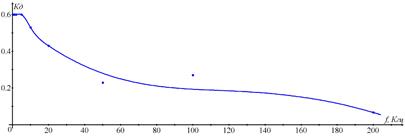

Рис.5. График АЧХ ДН (зависимость Кд от частоты).

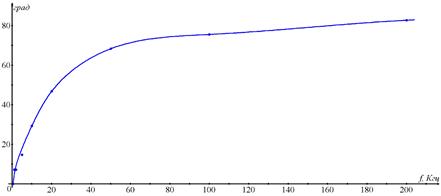

Рис.6. График ФЧХ ДН (зависимость j от частоты)

Таблица 2

fx , Гц f0 , Гц nв nг fx д , Гц Δf , Гц δf , %
26 50 4 2 25 1 4
51 2 2 50 1 2
102 2 4 100 2 2
151 2 6 150 1 0,67
nв = 4, nг = 2 nв = 2, nг = 2
fx д = 25Гц fx д = 50Гц
nв = 2, nг = 4 nв = 2, nг = 6
fx д = 100Гц fx д = 150Гц

Рис.7. Фигуры Лиссажу.


Таблица 3

fx , Гц f0 , Гц nм fx д , Гц Δf , Гц δf , %
201 50 4 200 1 0,5
252 5 250 2 0,8
301 6 300 1 0,33
402 8 400 2 0,5
nм = 4 nм = 5
fx д = 200Гц fx д = 250Гц
nм = 6 nм = 8
fx д = 300Гц fx д = 400Гц

Рис.8. Круговая развертка на экране ЭЛО

В данной лабораторной работе были получены амплитудно-частотные и фазочастотные характеристики делителя напряжения. На основе вычислений и измерений были построены графики зависимости АЧХ - Кд от частоты и ФЧХ – фаза от частоты. Была проведена градуировка генератора по частоте. Проведены наблюдения фигур Лиссажу.
