Расчет электрических цепей синусоидального тока

КОНТРОЛЬНА РОБОТА

з дисципліни

“Електротехніка в будівництві”

Задача 1

Рассчитать электрическую цепь синусоидального тока с последовательным соединением приемников.

Для схемы, изображенной на рис.1, известно, что U = 110B, R₁ = 10Oм, R₂ = 10Oм, L₂ = 80мГн, С₂ = 200 мкФ, R₃ = 10Oм.

Определить ток цепи, падение напряжений на элементах цепи, активную, реактивную и полную мощность цепи, коэффициент мощности / cos j / цепи. Построить топографическую векторную диаграму.

Рис. 1

Решение. Определяем реактивные сопротивления участков цепи:

Ом

Ом

Общее сопротивление цепи:

Ом

Комплексное значение тока в цепи в показательной форме:

А

Если начальная фаза напряжения не задана, удобнее принять ее равной нулю и расположить вектор напряжения совпадающим с вещественной осью комплексной плоскости. В этом случае мнимая составляющая комплекса напряжения также равна нулю: 110 В.

Рассчитываем комплексные значения напряжений на элементах цепи в показательной и алгебраической формах:

В

В

В

В

В

Активную, реактивную и полную мощности цепи определяем из соотношения:

,

где - сопряженный комплекс тока,

Знак “ + “ перед реактивной мощностью говорит о том, что она имеет индуктивный характер.

Правильность решения проверяем, составив баланс мощностей:

Вт;

113.23 вар.

Активную и реактивную мощности можно найти следующим образом:

110·3.5·cos(-17⁰ )=368.54Вт;

110·3.5·sin(-17⁰ )=113.23вар,

где j — угол между векторами тока и напряжения.

Проверка баланса напряжений показывает, что задача решена правильно:

В

Угол между током и напряжением определяем, сравнивая комплексы напряжений и тока :

В, А, -17⁰ , 0.956.

При построении векторной диаграммы на комплексной плоскости считаем, что потенциал точки е равен 0. Тогда из точки е , помещенной в начало координат, под углом -17⁰ относительно вещественной оси в выбранном масштабе строим вектор U_{R 3} . Конец этого вектора будет определять потенциал точки д. Под углом -107⁰ к вещественной оси строим вектор U_{C 2} определяя потенциал точки г . Из точки г под углом 73⁰ строим вектор U_{L 2} , определяя потенциал точки в . Из точки в строим вектор напряжения U_{R 2} , определяя потенциал точки б . Из точки б строим вектор напряжения U_{R 1} , определяя потенциал точки а . Конец вектора U_{R 1} должен определять потенциал точки а , которая должна лежать на вещественной оси, а длина отрезка еа в соответствии с выбранным масштабом должна быть равной U=110 В.

Задача 2

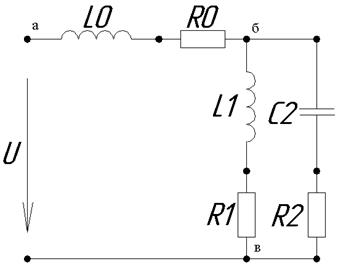

Рассчитать электрическую цепь синусоидального тока со смешанным соединением приемников, схема которой изображена на рис. 2. Дано: U = 380B, L₀ = 19мГн, R₀ = 8Oм, L₁ = 25,5мГн, R₁ = 6Oм, R₂ = 10Oм, С₂ = 396 мкФ.

Определить общий ток цепи и токи в ветвях и , напряжения на участках цепи, активную, реактивную и полную мощности, построить потенциальную диаграмму на комплексной плоскости.

Рис. 2

Решение. Определяем реактивные сопротивления цепи:

Ом

Ом

Ом

Выражаем сопротивление ветвей цепи в комплексном виде:

Ом

Ом

Ом

Перевод комплексных чисел в показательную форму не обязателен, но при умножении и делении комплексных чисел показательная форма записи удобнее.

Находим эквивалентное сопротивление параллельных ветвей:

Ом

Схема рассчитываемой цепи теперь имеет вид цепи с последовательным соединением приемников.

Комплексное сопротивление всей цепи:

Ом

Определим ток в неразветвленной цепи. Для этого выразим приложенное к цепи напряжение в комплексной форме. Так как в условии задачи начальная фаза напряжения не задана, принимаем ее равной нулю, располагая тем самым вектор напряжения с вещественной осью комплексной плоскости:

А

Определяем комплексное действующее значение на разветвленном участке цепи:

В

Комплексное действующее значение на неразветвленной части цепи

В

Определяем токи в ветвях цепи:

А

А

Вычисляем полную, активную и реактивную мощности цепи:

=

Отсюда 8170.73 В·А; 7291.56 Вт; 3687.01 вар.

Реактивная мощность имеет индуктивный характер, так как положительна. Правильность решения можно проверить, составив баланс мощностей, баланс токов / первый закон Кирхгофа / , баланс напряжений / второй закон Кирхгофа / :

7291.56 Вт;

3687.01 вар.

4.87+j3.9 А.

380 В.

Потенциальную векторную диаграмму построим, начиная с вектора 380 В, совместив его с вещественной осью. Далее построение аналогично построению из предыдущей задачи.

Задача 3

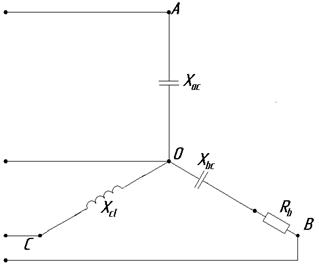

В трехфазную четырехпроводную сеть с линейным напряжением 220 В включен звездой несимметричный приемник, сопротивления которого равны: X_ca =6 Ом;

20 Ом; 20 Ом; 10 Ом /рис.3/.

Определить токи в линейных и нейтральных проводах, полную, активную и реактивную мощность каждой фазы и всей цепи. Построить векторную диаграмму токов и напряжений.

Рис. 3

Решение. Принимаем начальную фазу напряжений равной нулю. Тогда, учитывая, что = В,

В;

В;

В;

Комплексные сопротивления фаз:

Ом; Ом; Ом

Линейные комплексные токи:

А

А

А

Комплексный ток нейтрального провода

А.

Действующее значение токов:

= 21.17 А; = 4.49А; = 12.7 А; = 26.18 А.

Определяем полную, активную и реактивную мощности каждой фазы:

ВА

ВА

ВА

Отсюда

S_a =2688.89 ВА; S_b =570.4 ВА; S_с =1613.33 ВА; Р_a =0 Вт; Р_b =403.33.41 Вт; Р_с =0 Вт;

Q_a = -2688.89 вар; Q_b = -403.33 вар; Q_с =1613.33 вар

Полная активная и реактивная мощности всей цепи:

403.33-j1478.89 В·А

Порядок построения векторной диаграмы /рис./следующий.

В выбранном масштабе строим фазные и линейные напряжения, совмещая вектор напряжения с вещественной осью комплексной плоскости.

В масштабе, выбранном для тока, строим векторы токов, используя фазовые сдвиги (показательная форма записи) или координаты активной и реактивной составляющей (алгебраическая форма записи).

Геометрическая сумма векторов линейных токов представляет собой вектор тока нейтрального провода.

Задача 4

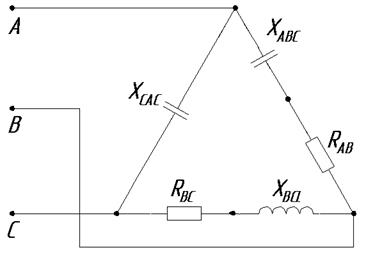

В трехфазную сеть с напряжением 220 В включен треугольником несимметричный приемник, сопротивления которого равны: 3 Ом; 4 Ом; 15 Ом; 15 Ом; 19 Ом; /рис.4/. Определить токи в линейных проводах, активную и реактивную мощности цепи. Построить векторную диаграмму.

Рис. 4

Решение. Принимаем начальную фазу напряжения равной нулю, т.е. совмещаем вектор его напряжения с вещественной осью комплексной плоскости.

Тогда комплексные линейные напряжения:

В; В; В

Комплексные сопротивления фаз приемника:

Ом; Ом;

Ом

Комплексные фазные токи:

А;

А;

А

Линейные токи находим по первому закону Кирхгофа:

А;

А;

А

Активную и реактивную мощности всей цепи определяем как сумму мощностей отдельных фаз приемника:

ВА

Отсюда Вт; вар.

Векторную диаграмму /рис./ строим в такой последовательности. На комплексной плоскости в выбранном масштабе наносим векторы линейных напряжений причем вектор совмещается с вещественно осью. Выбираем масштаб изображения векторов тока и наносим их на векторную диаграмму напряжений, совмещая начала одноименных векторов напряжения и токов. Углы наклона относительно вещественной оси токов берем из результатов расчета. Чтобы найти линейные токи , необходимо к концам векторов прибавить соответственно векторы с обратным знаком. Геометрическая сумма каждой пары векторов будет представлять собой векторы линейных токов.

Литература

1. Волынский В.А. и др. Электротехника /Б.А. Волынский, Е.Н. Зейн, В.Е. Шатерников: Учеб. пособие для вузов. – М.: Энергоатомиздат, 2007. – 528 с., ил.

2. Касаткин А.С., Немцов М.В. Электротехника: Учеб. пособие для вузов. – 4-е изд., перераб. – М.: Энергоатомиздат, 2009. – 440 с., ил.
