Электрическое оборудование локомотивов

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ (МИИТ)

Кафедра: «Локомотивы и локомотивное хозяйство»

КУРСОВОЙ ПРОЕКТ

по дисциплине: «Электрическое оборудование локомотивов»

Выполнили студенты гр. ТЛТ-441

Стешин Ю. А.

Принял доц. Логинова Е.Ю.

2004

Введение

В связи с возрастающим пригородным пассажиропотоком, железные дороги нуждаются в новом недорогом и надежном подвижном составе. Проектируемый дизель-поезд должен соответствовать мировым стандартам качества. Не маловажную роль играет и динамическое воздействие на путь экипажем поезда. Как известно основное динамическое воздействие оказывает неподрессоренная масса тележки, поэтому надо стремиться к уменьшению неподрессоренной массы. Достигается это за счет применения тяговых приводов 2-го и 3-го класса. Простой дизель-поезда на ремонте должен быть минимальным, достичь этого можно путем применения модульного подхода (генератор, охлаждающее устройство и т.д.). Кузов поезда должен быть выполнен из новых легких сплавов. Комфорт пассажиров обеспечивается за счет эргономичного салона вагона и хорошей плавности хода.

Основные параметры проектируемого дизель-поезда

За прототип взят дизель-поезд Desire.

Проектируемый дизель-поезд может выпускаться в двух вариантах:

В первом варианте дизель-поезд состоит из двух вагонов с тележками Якобса.

Данный вариант предназначен для слабо загруженных линий. Каждая секция снабжена энергетической установкой Siemens (power pack) мощностью 275 кВт, расположенной под вагоном. Передача мощности реверсивная механическая 5-ти скоростная. Оба вагона моторные.

Основные параметры:

- алюминиевый кузов несущего типа;

- пневматическая тормозная система с тормозными дисками и электродинамический тормоз;

- колесные пары с диаметром 1050 мм.

-в салоне установлена кофеварка, информационное табло для пассажиров и кондиционер

Максимальная скорость -120 км/ч

Ускорение при трогании с места-1,1 м/с

Длина по осям автосцепок-41700 мм

Вес-88,6 т

Во втором варианте дизель-поезд состоит из четырех вагонов с обычными 2-х осными тележками. Головные вагоны моторные, промежуточные прицепные. Передача мощности электрическая переменно-постоянного тока. В головных секциях расположены энергетические установки Siemens (power pack) мощностью 2×560 кВт.

Основные параметры:

- алюминиевый (стальной) кузов несущего типа;

-двух ярусный пассажирский салон вагона

- в салоне установлено информационное табло для пассажиров, кондиционер

- пневматическая тормозная система с тормозными дисками и электродинамический тормоз;

- колесные пары с диаметром 1050 мм.

Максимальная скорость -140 км/ч

Ускорение при трогании с места -0,8 м/с

Вес-218 т

Расчет буксовых подшипников

1.Исходные данные для расчета:

Осевая нагрузка

Динамическая грузоподъемность

2.Расчет подшипников

2.1 Определение осевых нагрузок на подшипник

2. 2 Определение чистой осевой нагрузки на подшипник

2.3 Определение эквивалентной радиальной нагрузки

3. Определение долговечности

Расчет параметров редуктора

Исходные данные:

Тип передачи: прямозубая внешнего зацепления

Момент на выходе: 20000 Нм

Требуемый ресурс: 1000000

Обороты на выходе: 650 об/мин

Результаты расчета:

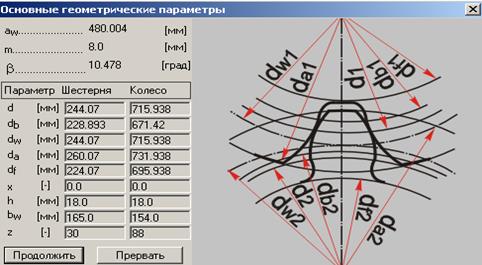

Рис.1. Основные геометрические параметры.

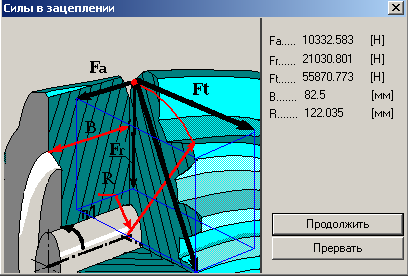

Рис.2. Силы в зацеплении.

Рис.3. Параметры материалов зубчатых колёс.

Допускаемые напряжения изгиба на шестерне и колесе не превышают допустимые напряжения.

Рис.4. Шестерня редуктора.

Рис.5. Колесо редуктора.
