Расчет двигателя внутреннего сгорания
Содержание
Введение
Задание
1. Анализ основных параметров двигателя прототипа
2. Определение индикаторных показателей рабочего цикла прототипа двигателя
2.1 Определение индикаторных показателей рабочего цикла прототипа двигателя
2.2 Определение индикаторных показателей рабочего цикла рассчитываемого двигателя
3. Расчет процесса впуска
4. Расчет процесса сжатия
5. Расчет процесса сгорания
6. Расчет процесса расширения
7. Определение индикаторных показателей цикла
8. Определение эффективных показателей цикла
9. Определение экономических показателей
10. Оценка влияния продолжительности сгорания на индикаторные показатели рабочего цикла
Литература
Приложение
ВВЕДЕНИЕ
Основными задами курса является улучшение показателей топливной экономичности, повышение мощности двигателей и крутящего момента, снижение показателей токсичности двигателя.
Выполнение данных задач требует от специалистов, связанных с производством и эксплуатацией автомобильных и тракторных двигателей, глубокого знания теории, конструкции и расчета двигателей внутреннего сгорания.
В основе теплового расчета двигателей внутреннего сгорания заложены представления о закономерном характер скорости сгорания топлива. Тепловой расчет двигателя позволяет определить индикаторный и эффективные показатели и основные показатели и основные размеры цилиндров проектируемого двигателя.
При выполнении теплового расчета студенты углубляют свои знания по теории рабочего цикла и приобретают практические навыки в выборе исходных данных в проведении расчетов.
ЗАДАНИЕ
на курсовую работу по теории рабочих процессов двигателей
студента группы АТ – 441
1. Тема курсовой работы – «Расчет двигателя внутреннего сгорания» 2/+10/0/4,6/17
2. Исходные данные к работе:
- двигатель прототип – КамАЗ-740;
- требуется увеличить эффективную мощность на 10 кВт;
- увеличить частоту вращения двигателя не требуется;
- модернизация осуществляется путем увеличения рабочего объёма цилиндра;
- требуется оценить влияние угла опережения воспламенения на показатели рабочего процесса.
1. Анализ основных параметров двигателя прототипа
КамАЗ-740 представляет собой четырехтактный восьмицилиндровый V-образный дизельный двигатель, с углом развала цилиндров 90°.
Техническая характеристика:
Марка КамАЗ-740
Эффективная мощность, кВт 154
Частота вращения при номинальной мощности, мин-1 2600
Удельный расход топлива, г/кВт∙ч 178
Диаметр цилиндра, мм 120
Ход поршня, мм 120
Рабочий объем цилиндров, л 10,85
Степень сжатия 17
2. Определение индикаторных показателей рабочего цикла прототипа двигателя
2.1 Определение индикаторных показателей рабочего цикла прототипа двигателя
Среднее эффективное давление:
(2.1)
где Nе – эффективная мощность, кВт;
τ – тактность двигателя;
Vh – рабочий объём одного цилиндра, л;
n – номинальная частота вращения, мин-1 ;
i – число цилиндров.
;
Давление механических потерь:
(2.2)
где а, в – эмпирические коэффициенты [1, стр. 43], а = 0,04 и в = 0,0135;
Сп – средняя скорость поршня;
м/с (2.3)
тогда
рм = 0,04+0,0135∙10,4 = 0,1804;
Среднее индикаторное давление:
рi = рм + рe , МПа (2.4)
рi = 0,655+0,1804 = 0,8354;
Индикаторная мощность:
кВт (2.5)
;
Индикаторный расход топлива:
г/кВт∙ч (2.6)
Выбор исходных данных для теплового расчёта
Расчет выполняем применительно к использованию двигателя в нормальных атмосферных условиях:
1. Давление окружающей среды р0 = 0,1013 МПа;
2. Давление перед впускными клапанами рк , учитывая относительно небольшие потери во впускной трассе, для двигателя без наддува можно принять равным атмосферному рк = р0 = 0,1013 МПа;
3. Температура окружающей среды Т0 = 293 К;
4. Температура свежего заряда перед впускными клапанами также может быть принята равной температуре окружающей среды Тк = Т0 = 293 К;
5. Степень сжатия принимаем ε = 17 [1];
6. Коэффициент наполнения ηv для дизельных двигателей находится в пределах ηv = 0,8…0,9. Примем ηv = 0,86;
7. Для четырехтактных безнаддувных дизелей давление остаточных газов принимаем рr = 0,11 МПа [1];
8. Применительно к номинальному режиму работы температура остаточных газов Тr для четырехтактных дизельных двигателей колеблется в пределах 700…800 К, принимаем Тr = 750 К [1];
9. Величина подогрева свежего заряда от нагретых деталей двигателя ΔТ зависит, главным образом, от типа двигателя и скоростного режима, для четырехтактных дизелей ΔТ = 10…20 градусов, принимаем ΔТ = 15 градусов;
10. Массовая доля углерода в топливе С = 0,855;
11. Массовая доля водорода в топливе Н = 0,13
12. Массовая доля кислорода в топливе О = 0,01
13. Коэффициент избытка воздуха принимаем a = 1,8;
14. отношение радиуса кривошипа к длине шатуна λ = R/Lш . λ = 1/3,8 = 0,263 [1];
15. Средний показатель политропы сжатия n1 выберем равным n1 = 1,37[1];
16. Для принятого элементарного химического состава дизельного топлива полагаем низшую теплотворную способность Hu равной 42,5 МДж/кг.
17. Характер сгорания m в дизельных двигателях находится в пределах m = 0,03…3, примем m = 0,3;
18. Условная продолжительность сгорания φz для дизелей находится в пределах 80…120 град. ПКВ. Примем φz = 100 град. ПКВ;
19. Средний показатель политропы расширения n2 выберем равным n2 = 1,4;
20. Коэффициент использования теплоты ψ учитывает потери теплоты в стенки, на перетекание газов, для дизельных двигателей ψ = 0,8…0,9. Выбираем ψ = 0,86;
21. Понижение температуры в охладителе надувочного воздуха ΔТохл . Так как охладитель надувочного воздуха отсутствует, примем ΔТохл = 0;
22. Показатель политропы сжатия воздуха в компрессоре примем nн = 1, т.к. компрессор отсутствует;
23. Угол опережения зажигания Θ выберем по номограмме, Θ = 10 град. ПКВ [1, стр. 23, рис. 2.1];
24. Шаг расчета процессов сжатия и расширения примем ;
25. Шаг расчета процесса сгорания примем .
2.2 Определение индикаторных показателей рабочего цикла рассчитываемого двигателя
Среднее эффективное давление:
Давление механических потерь:
где а, в – эмпирические коэффициенты ([1] стр.43), а = 0,04 и в=0,0135;
Сп – средняя скорость поршня;
Сп = Sn/30, [м/с]
Сп = 0,12∙2600/30 = 10,4;
тогда
рМ = 0,09+0,0135∙10,4 = 0,1804;
Индикаторное давление:
рi = рм + рe , [МПа]
рi =0.1804+0,5941=0,7745;
Индикаторная мощность:
;
Индикаторный расход топлива:
3. Расчет процесса впуска
Давление рабочего тела в конце такта впуска:
, [МПа](3.1)
где ε – степень сжатия двигателя;
ηv – коэффициент наполнения;
рк – давление перед впускными клапанами, МПа;
Тк - температура перед впускными клапанами, МПа;
рr – давление остаточных газов, МПа;
Коэффициент остаточных газов:
(3.2)
Температура рабочего тела в конце впуска:
Та = (Тк+ΔТ+γТr)/(1+γ), [К] (3.3)
Ta = (293+15+0,0331∙750)/(1+ 0,0331) = 322,1615 [K]
Теоретически необходимое количество воздуха для сгорания одного килограмма ДТ:
(3.4)
Удельный объем рабочего тела в конце такта впуска:
(3.5)
4. Расчет процесса сжатия
Параметры рабочего тела в процессе сжатия определяются по уравнениям политропного процесса.
Текущие давления (с шагом Δα=10 град ПКВ):
(4.1)
где V – текущие значения удельного объема, определяемые по зависимости:
(4.2)
где σ = S/r кинематическая функция перемещения поршня ([1],стр. 65);
Таблица 4.1
Расчёт процесса сжатия
α, град ПКВ | V, м3 /кг | р, МПа | Т, К |
180 | 1,068 | 0,087 | 322,2 |
190 | 1,062 | 0,087 | 322,8 |
200 | 1,045 | 0,089 | 324,7 |
210 | 1,017 | 0,093 | 328 |
220 | 0,978 | 0,098 | 332,9 |
230 | 0,927 | 0,105 | 339,4 |
240 | 0,867 | 0,115 | 348 |
250 | 0,796 | 0,129 | 359,1 |
260 | 0,718 | 0,149 | 373,2 |
270 | 0,633 | 0,178 | 391 |
280 | 0,543 | 0,219 | 413,7 |
290 | 0,453 | 0,281 | 442,6 |
300 | 0,364 | 0,378 | 479,6 |
310 | 0,281 | 0,538 | 527,6 |
320 | 0,208 | 0,815 | 590,3 |
330 | 0,147 | 1,314 | 671,5 |
340 | 0,101 | 2,196 | 771,4 |
350 | 0,072 | 3,457 | 871.9 |
Удельная работа сжатия:
(4.3)
lay
=
тепловой параметр сгорание цикл
5. Расчет процесса сгорания
Для дизельных двигателей с коэффициентом избытка воздуха больше единицы, δ=1;
Тогда коэффициент эффективности сгорания:
, (5.2)
где δ – коэффициент выделения теплоты;
ψ – коэффициент использования теплоты.
Общая удельная использованная теплота сгорания:
(5.3)
Максимальное значение химического коэффициента молекулярного изменения (при α<1)
, (5.4)
Максимальное значение действительного коэффициента молекулярного изменения:
(5.5)
;
Давление в конце участка 1-2 (при к=1.29):
; (5.6)
Температура:
; (5.7)

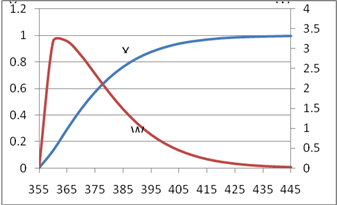

Доля выгоревшего топлива:
; (5.8)
Коэффициент молекулярного изменения:
; (5.9)
Приращение коэффициента молекулярного изменения:
; (5.10)
Отвлеченная скорость сгорания:
; (5.11)
Максимальная скорость нарастания давления газов:
; (5.12)
Таблица 5.1
Расчет процесса сгорания
φ | α, град ПКВ | v2 , м3 /кг | v1 , м3 /кг | Кv2 | Кv2 -v1 | Кv1 -v2 | p1 , МПа |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
0 | 350 | 0,072 | -- | -- | -- | -- | -- |
5 | 355 | 0,065 | 0,072 | 0,4589 | 0,3869 | 0,44332 | 3,456 |
10 | 360 | 0,063 | 0,065 | 0,44478 | 0,37978 | 0,3959 | 4,917 |
15 | 365 | 0,065 | 0,063 | 0,4589 | 0,3959 | 0,37978 | 6,286 |
20 | 370 | 0,072 | 0,065 | 0,50832 | 0,44332 | 0,3869 | 6,939 |
25 | 375 | 0,084 | 0,072 | 0,59304 | 0,52104 | 0,42432 | 6,77 |
30 | 380 | 0,101 | 0,084 | 0,71306 | 0,62906 | 0,49204 | 6,05 |
35 | 385 | 0,122 | 0,101 | 0,86132 | 0,76032 | 0,59106 | 5,126 |
40 | 390 | 0,147 | 0,122 | 1,03782 | 0,91582 | 0,71432 | 4,226 |
45 | 395 | 0,176 | 0,147 | 1,24256 | 1,09556 | 0,86182 | 3,451 |
50 | 400 | 0,208 | 0,176 | 1,46848 | 1,29248 | 1,03456 | 2,818 |
55 | 405 | 0,243 | 0,208 | 1,71558 | 1,50758 | 1,22548 | 2,316 |
60 | 410 | 0,281 | 0,243 | 1,98386 | 1,74086 | 1,43458 | 1,921 |
65 | 415 | 0,322 | 0,281 | 2,27332 | 1,99232 | 1,66186 | 1,611 |
70 | 420 | 0,364 | 0,322 | 2,56984 | 2,24784 | 1,90932 | 1,366 |
75 | 425 | 0,408 | 0,364 | 2,88048 | 2,51648 | 2,16184 | 1,172 |
80 | 430 | 0,453 | 0,408 | 3,19818 | 2,79018 | 2,42748 | 1,017 |
85 | 435 | 0,498 | 0,453 | 3,51588 | 3,06288 | 2,70018 | 0,892 |
90 | 440 | 0,543 | 0,498 | 3,83358 | 3,33558 | 2,97288 | 0,79 |
95 | 445 | 0,588 | 0,543 | 4,15128 | 3,60828 | 3,24558 | 0,707 |
100 | 450 | 0,633 | 0,588 | 4,46898 | 3,88098 | 3,51828 | 0,639 |
p1 (Kv1 -v2 ) | x2 | Δx=x2 -x1 | 2qz Δx | [9]+[12] | p2 , МПа | β1-2 | T2 , К |
9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
0 | 3,456 | 1,0025 | 883,3 | ||||
1,53211392 | 0,1311 | 0,1311 | 0,3253 | 0,4328 | 4,917 | 1,0075 | 1108,3 |
1,9466403 | 0,2926 | 0,1614 | 0,4004 | 0,5109 | 6,286 | 1,013 | 1344,4 |
2,38729708 | 0,4437 | 0,1510 | 0,3746 | 0,4817 | 6,939 | 1,018 | 1529,1 |
2,6846991 | 0,5736 | 0,1299 | 0,3221 | 0,4057 | 6,77 | 1,022 | 1651,9 |
2,8726464 | 0,6799 | 0,1063 | 0,2637 | 0,3228 | 6,05 | 1,0255 | 1719,1 |
2,976842 | 0,7640 | 0,0840 | 0,2084 | 0,2499 | 5,126 | 1,0285 | 1743,2 |
3,02977356 | 0,8287 | 0,0646 | 0,1604 | 0,1987 | 4,226 | 1,0305 | 1737,3 |
3,01871632 | 0,8774 | 0,0486 | 0,1207 | 0,1604 | 3,451 | 1,032 | 1712 |
2,97414082 | 0,9133 | 0,0359 | 0,0891 | 0,1316 | 2,818 | 1,0335 | 1675 |
2,91539008 | 0,9395 | 0,0261 | 0,0648 | 0,1144 | 2,316 | 1,034 | 1631,8 |
2,83821168 | 0,9582 | 0,0187 | 0,0463 | 0,1016 | 1,921 | 1,0345 | 1585,9 |
2,75582818 | 0,9714 | 0,0132 | 0,0327 | 0,0923 | 1,611 | 1,035 | 1539,8 |
2,67725646 | 0,9806 | 0,0092 | 0,0228 | 0,0858 | 1,366 | 1,035 | 1494,9 |
2,60813112 | 0,987 | 0,0063 | 0,0157 | 0,0842 | 1,172 | 1,035 | 1452,1 |
2,53367648 | 0,9913 | 0,0043 | 0,0107 | 0,0820 | 1,017 | 1,035 | 1412 |
2,46874716 | 0,9943 | 0,0029 | 0,0072 | 0,0814 | 0,892 | 1,0355 | 1374,8 |
2,40856056 | 0,9962 | 0,0019 | 0,0048 | 0,0823 | 0,79 | 1,036 | 1340,6 |
2,3485752 | 0,9975 | 0,0013 | 0,0032 | 0,0825 | 0,707 | 1,036 | 1309,3 |
2,29462506 | 0,9984 | 0,0008 | 0,0021 | 0,0828 | 0,639 | 1,036 | 1280,7 |
2,24818092 | 0,9990 | 0,0005 | 0,0013 | 0,0834 | 0,582 | 1,032 | 1254,9 |
Таблица 5.3
φ | w0 | v2 ,м3 /кг | v1 ,м3 /кг | v2 -v1 | p2 , МПа | p1 , МПа | Δp/2 | [5]∙[8] |
0 | 0 | 0,072 | 0,072 | 3,456 | 1,728 | 0,124416 | ||
5 | 0,131 | 0,065 | 0,072 | -0,007 | 4,917 | 3,456 | 4,1865 | -0,02931 |
10 | 0,293 | 0,063 | 0,065 | -0,002 | 6,286 | 4,917 | 5,6015 | -0,0112 |
15 | 0,444 | 0,065 | 0,063 | 0,002 | 6,939 | 6,286 | 6,6125 | 0,013225 |
20 | 0,574 | 0,072 | 0,065 | 0,007 | 6,77 | 6,939 | 6,8545 | 0,047981 |
25 | 0,68 | 0,084 | 0,072 | 0,012 | 6,05 | 6,77 | 6,41 | 0,07692 |
30 | 0,764 | 0,101 | 0,084 | 0,017 | 5,126 | 6,05 | 5,588 | 0,094996 |
35 | 0,829 | 0,122 | 0,101 | 0,021 | 4,226 | 5,126 | 4,676 | 0,098196 |
40 | 0,877 | 0,147 | 0,122 | 0,025 | 3,451 | 4,226 | 3,8385 | 0,095963 |
45 | 0,913 | 0,176 | 0,147 | 0,029 | 2,818 | 3,451 | 3,1345 | 0,090901 |
50 | 0,94 | 0,208 | 0,176 | 0,032 | 2,316 | 2,818 | 2,567 | 0,082144 |
55 | 0,958 | 0,243 | 0,208 | 0,035 | 1,921 | 2,316 | 2,1185 | 0,074148 |
60 | 0,971 | 0,281 | 0,243 | 0,038 | 1,611 | 1,921 | 1,766 | 0,067108 |
65 | 0,981 | 0,322 | 0,281 | 0,041 | 1,366 | 1,611 | 1,4885 | 0,061029 |
70 | 0,987 | 0,364 | 0,322 | 0,042 | 1,172 | 1,366 | 1,269 | 0,053298 |
75 | 0,991 | 0,408 | 0,364 | 0,044 | 1,017 | 1,172 | 1,0945 | 0,048158 |
80 | 0,994 | 0,453 | 0,408 | 0,045 | 0,892 | 1,017 | 0,9545 | 0,042953 |
85 | 0,996 | 0,498 | 0,453 | 0,045 | 0,79 | 0,892 | 0,841 | 0,037845 |
90 | 0,998 | 0,543 | 0,498 | 0,045 | 0,707 | 0,79 | 0,7485 | 0,033683 |
95 | 0,998 | 0,588 | 0,543 | 0,045 | 0,639 | 0,707 | 0,673 | 0,030285 |
100 | 0,999 | 0,633 | 0,588 | 0,045 | 0,582 | 0,639 | 0,6105 | 0,027473 |
Удельная работа газов в процессе сгорания:
[МДж/кг](5.13)
6. Расчет процесса расширения
Давление рабочего тела в конце расширения:
[МПа], (6.1)
Температура рабочего тела в конце расширения:
[К], (6.2)
Текущие величины давления и температуры:
;(6.3)
(6.4)
Таблица 6.1
Расчет процесса расширения
α, град ПКВ | v, м3 /кг | р, МПа | Т, К |
450 | 0,633 | 0,582 | 1237 |
455 | 0,676 | 0,53 | 1204,7 |
460 | 0,718 | 0,487 | 1176 |
465 | 0,758 | 0,451 | 1150,6 |
470 | 0,796 | 0,421 | 1128,1 |
475 | 0,833 | 0,396 | 1108,2 |
480 | 0,867 | 0,374 | 1090,6 |
485 | 0,898 | 0,356 | 1075 |
490 | 0,928 | 0,34 | 1061,4 |
495 | 0,954 | 0,327 | 1049,5 |
500 | 0,978 | 0,316 | 1039,3 |
505 | 0,999 | 0,307 | 1030,4 |
510 | 1,017 | 0,299 | 1023 |
515 | 1,033 | 0,293 | 1016,8 |
520 | 1,045 | 0,288 | 1011,9 |
525 | 1,055 | 0,284 | 1008,1 |
530 | 1,062 | 0,282 | 1005,4 |
535 | 1,066 | 0,28 | 1003,8 |
540 | 1,068 | 0,279 | 1003,3 |
Удельная работа в процессе расширения:
(6.4)
7. Определение индикаторных показателей цикла
Удельная работа цикла:
(7.1)
Среднее индикаторное давление цикла:
(7.2)
Индикаторный КПД цикла:
(7.3)
Удельный индикаторный расход топлива:
(7.4)
8. ОПРЕДЕЛЕНИЕ ЭФФЕКТИВНЫХ ПОКАЗАТЕЛЕЙ ЦИКЛА
Давление механических потерь:
рМ = а+в∙сп , МПа; (8.1)
рМ = 0,09+0,0135∙10,4 = 0,1804
Среднее эффективное давление
ре = рi – pм , МПа(8.2)
ре = 0,783 – 0,1804 = 0,6026
Эффективный КПД:
(8.3)
Удельный эффективный расход топлива:
(8.4)
Диаметр цилиндра:
(8.5)
Ход поршня:
, дм(8.6)
Рабочий объём:
(8.7)
Эффективная мощность:
(8.8)
Таблица 8.1
Сравнение показателей
Показатель | Рассчитываемый двигатель | Двигатель-прототип |
Nе , кВт | 164,09 | 154 |
n, мин-1 | 2600 | 2600 |
D, мм | 126 | 120 |
pе , МПа | 0,655 | 0,6026 |
gе , г/кВт∙ч | 223 | 178 |
АНАЛИЗ ТЕПЛОВОГО РАСЧЕТА
В результате увеличения рабочего объёма цилиндра с 1,356 л до 1,592 л. произошло повышение мощности двигателя с 154 кВт до 164,09 кВт. Удельный эффективный расход топлива повысился значительно. Считаю данное мероприятие нецелесообразным.
8.1 Определение мощностных показателей
nmin =600 мин-1 ; nн =2600 мин-1 ;
Таблица 8.1
n1 | n2 | n3 | n4 | n5 | n6 | n7 | n8 |
600 | 900 | 1200 | 1500 | 1800 | 2100 | 2400 | 2600 |
Изменение среднего эффективного давления:
(8.9)
где реМАХ – максимальное значение среднего эффективного давления по внешней характеристике:
реМАХ = КМ ∙рЕН , [МПа](8.10)
РеМАХ = 0,6026∙1,15 = 0,6926;
где Км – коэффициент приспособляемости по крутящему моменту (Км =1,15);
рен - среднее эффективное давление на номинальном режиме;
ар – постоянная величина,
ар = РЕН (Км -1)/(nн -nм )2 =2,79∙10-7
nн ,nм - частоты вращения на номинальном и максимальном режиме работы (nн *0,7=nм );
nm = 1820 мин-1
Механический КПД:
(8.11)
Крутящий момент:
(8.12)
8.2 Определение экономических показателей
К экономическим показателям двигателя относятся удельный эффективный расход топлива и эффективный КПД.
Эффективный удельный расход топлива:
пу = Пе . Ту б хг.кВт∙чъ (9ю1)
где Gt – часовой расход топлива может быть найден:
[кг/ч] (9.2)
Цикловой расход топлива можно допустить пропорциональным среднему индикаторному давлению:
(9.3)
где GТЦН , рi Н - цикловой расход топлива и среднее индикаторное давление на номинальном режиме работы;
Величина циклового расхода на номинальном режиме:
(9.4)
;
Удельный эффективный расход топлива по скоростной характеристике, для карбюраторного двигателя:
(9.5)
Часовой расход топлива:
Gt = ge ∙Ne / 1000, [кг/ч] (9.6)
8.3 Внешняя скоростная характеристика
Для оценки динамических качеств и экономичности проектируемого автомобиля необходимо знать внешнюю скоростную характеристику двигателя. Эту характеристику можно получить расчетным путем, используя результаты теплового расчета.
Внешняя характеристика определяется для интервала от минимальной частоты вращения вала до номинальной. Шаг расчета выбирается так, чтобы получить восемь расчетных режимов по характеристике. Для дизельных двигателей минимальная частота вращения выбирается из интервала 600-700 об/мин.
Определение показателей по ВСХ
n, мин-1 | 600 | 900 | 1200 | 1500 | 1800 | 2100 | 2400 | 2600 |
ре , МПа | 0,4847 | 0,6639 | 0,7928 | 0,8714 | 0,8999 | 0,8781 | 0,8061 | 0,7303 |
рм , МПа | 0,0697 | 0,08455 | 0,0994 | 0,11425 | 0,1291 | 0,14395 | 0,1588 | 0,1687 |
рi , МПа | 0,5544 | 0,7484 | 0,8922 | 0,9857 | 1,0290 | 1,0221 | 0,9649 | 0,8990 |
Ne, кВт | 18,032 | 37,043 | 58,981 | 81,043 | 100,428 | 114,332 | 119,954 | 117,717 |
М, Н∙м | 287,012 | 393,068 | 469,389 | 515,974 | 532,824 | 519,939 | 477,318 | 432,385 |
ηм | 0,874 | 0,887 | 0,889 | 0,884 | 0,875 | 0,859 | 0,835 | 0,812 |
Gt , кг/ч | 5,233 | 9,781 | 14,397 | 18,668 | 22,375 | 25,319 | 27,147 | 27,428 |
ge ,г/кВт∙ч | 277,760 | 252,722 | 233,622 | 220,460 | 213,236 | 211,949 | 216,600 | 223,000 |
9. ОЦЕНКА ВЛИЯНИЯ УСЛОВНОЙ ПРОДОЛЖИТЕЛЬНОСТИ СГОРАНИЯ НА ОСНОВНЫЕ ПАРАМЕТРЫ ПРОЕКТИРУЕМОГО ДВИГАТЕЛЯ
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
80 | 0,7959 | 0,4989 | 0,7920 | 169,787 | 1857,9 | 7,557 |
85 | 0,7932 | 0,4972 | 0,7893 | 170,371 | 1829,4 | 7,385 |
90 | 0,7897 | 0,4950 | 0,7857 | 171,137 | 1804,6 | 7,225 |
95 | 0,7854 | 0,49,23 | 0,7815 | 172,056 | 1779,9 | 7,077 |
100 | 0,7807 | 0,4893 | 0,7768 | 173,107 | 1755 | 6,77 |
105 | 0,7754 | 0,4861 | 0,7716 | 174,273 | 1730,6 | 6,811 |
110 | 0,7699 | 0,4826 | 0,7660 | 175,536 | 1706,3 | 6,692 |
115 | 0,7640 | 0,4789 | 0,7602 | 176,891 | 1683,1 | 6,581 |
120 | 0,7578 | 0,4750 | 0,7541 | 178,320 | 1661,3 | 6477 |
ВЫВОД
При уменьшении продолжительности сгорания происходит снижение максимального давления цикла, максимальной температуры цикла, удельного индикаторного расхода топлива. Индикаторная работа цикла, индикаторный КПД и среднее индикаторное давление цикла повышаются при уменьшении продолжительности сгорания. Исходное значение =100 град ПКВ считаю наиболее оптимальным для данного двигателя.
Рисунок 1. График зависимости доли сгоревшего топлива и отвлеченной скорости сгорания от угла поворота коленчатого вала в процессе сгорания

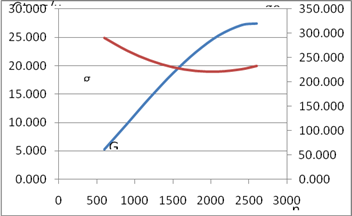

Рисунок 2 - График зависимости удельного эффективного расхода топлива и часового расхода топлива от частоты вращения коленчатого вала

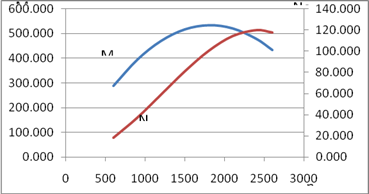

Рисунок 3 - График зависимости эффективной мощности и крутящего момента от частоты вращения коленчатого вала

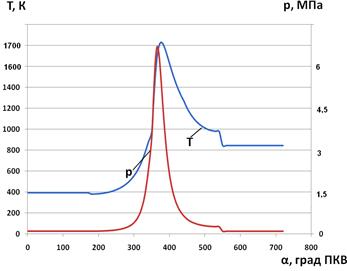

Рисунок 4 - График зависимости давления и температуры от угла поворота коленчатого вала в процессе сгорания

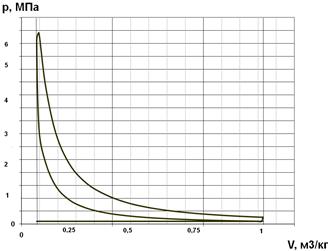

Рисунок 1- Индикаторная диаграмма двигателя в Р-V координатах
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Фарафонтов М.Ф. Автомобильные двигатели: Учебное пособие для студентов-заочников.
- Челябинск: ЧГТУ, 1990. – 70с.
2. Колчин А.И. Демидов В.П. Расчет автомобильных и тракторных двигателей: Учеб. Пособие
для вузов. - 2-е изд., перераб. и доп. – М.: Высшая школа, 1980. - 400с.
3. Вибе И.И. Теория двигателей внутреннего сгорания: Конспект лекции. - Челябинск: ЧПИ, 1974. – 252.
4. Теория рабочих процессов ДВС: Методические указания по выполнению курсовой работы/ Составители: Шароглазов Б.А., Кавьяров С.И. Челябинск: - ЧГТУ, 1997. – 12с.
5. Конструирование и расчет ДВС: Методические указания по курсовому проекту / Составители: Бунов В.М., Галичин В.Г. - Челябинск: ЧПИ, 1989. – 32с.
Похожие работы
-
Транспортные двигатели
Введение Во второй половине XIX века произошли события, приведшие впоследствии к появлению наиболее массового средства передвижения – автомобиля. В 1860г. французский механик Этьен Ленуар создал первый двигатель внутреннего сгорания. Однако этот двигатель во многом уступал паровым машинам того времени.
-
Организация перевозок и управление на транспорте 2
Федеральное агентство по образованию РФ Ангарская государственная техническая академия Кафедра «Управление на автомобильном транспорте» КОНТРОЛЬНАЯ РАБОТА
-
Двигатели внутреннего сгорания 2 Цикл работы
Содержание 1. Описание процессов, происходящих в одном цикле ДВС 2. Расчет параметров одного цикла и построение индикаторной диаграммы ДВС 3. Расчет и построение внешней характеристики ДВС
-
Расчёт рабочего цикла двигателя внутреннего сгорания автотракторного типа с помощью персональной ЭВМ
Теория и методика решения задачи Задача сформулирована в прямой постановке, когда известны основные данные двигателя (диаметр цилиндра, ход поршня, степень сжатия, тип камеры сгорания), а также вид топлива и требуется определить показатели его эффективности и экономичности. На основе разработанной физико-математической модели (ФММ) с помощью персональной ЭВМ получают:
-
Расчет показателей двигателя ЯМЗ-240Б
МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКО ФЕДЕРАЦИИ ФГОУ ВПО Орел ГАУ ФАКУЛЬТЕТ АГРОТЕХНИКИ И ЭНЕРГООБЕСПЕЧЕНИЯ Кафедра «ЭМТП и тракторы» Расчетно-графическая работа
-
Тепловой расчет ДВС
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. А. Н. ТУПОЛЕВА. КАФЕДРА АД и С Расчетно-пояснительная записка к курсовой работе
-
Исследование системы автоматического регулирования угловой скорости двигателя внутреннего сгорания
Лабораторная работа №4 Исследование системы автоматического регулирования угловой скорости двигателя внутреннего сгорания (дизеля) Цель работы: изучить САР угловой скорости двигателя внутреннего сгорания (дизеля).
-
Расчет автотракторных двигателей внутреннего сгорания
Тепловой расчет автотракторного двигателя: определение основных размеров, построение индикаторной диаграммы и теоретической скоростной (регуляторной) характеристики мотора. Вычисление температуры и давления остаточных газов, показателя адиабаты сжатия.
-
Расчет скоростной характеристики ДВС
Расчетно-физическое определение параметров скоростной характеристики транспортного поршневого двигателя внутреннего сгорания. Построение скоростной зависимости бензинового или дизельного двигателя, оценка качества выполненных воздействий на двигатель.
-
Расчет двигателя внутреннего сгорания автомобиля КамАЗ
Показатели эффективной работы и определение основных параметров впуска, сжатия и процессов сгорания в двигателе. Составление уравнения теплового баланса и построение индикаторной диаграммы. Динамическое исследование кривошипно-шатунного механизма.
