Исследование свойств многоканальных доплеровских фильтров

Федеральное агентство по образованию РФ

РГРТУ

Кафедра РТС

«Исследование свойств многоканальных доплеровских фильтров »

Выполнили:

Ст. гр. 410

Артюшин А.М.

Борисов А.Ю.

Косс А.В.

Проверил:

Кошелев В.И.

Рязань 2007


1. Исследование частотных свойств фильтра

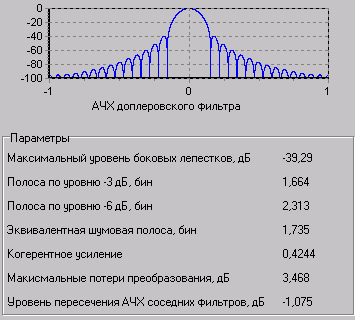

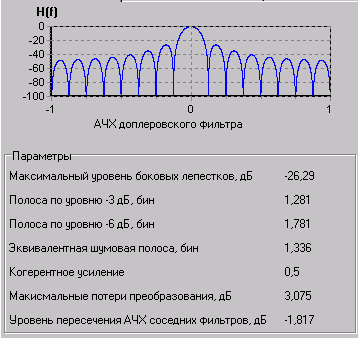

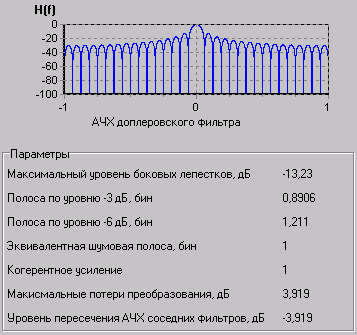

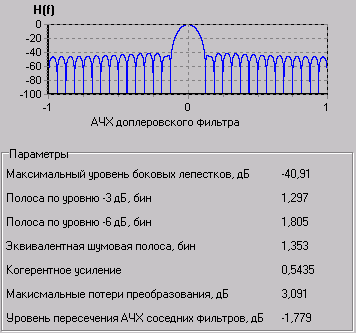

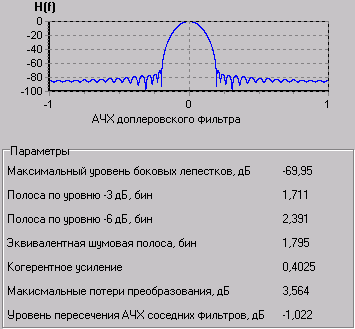

Количество каналов: 32

Тип окна: прямоугольное

Тип окна: треугольное


Типокна: cos(x)^a

Тип окна: Хэмминга


Тип окна: Блэкмана

Тип окна: Блэкмана-Хэрриса


Тип окна: Гаусса

Тип окна: Кайзера-Бесселя


Тип окна: Дольфа-Чебышева

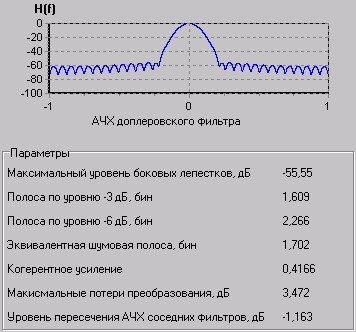

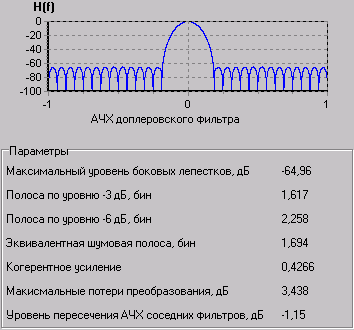

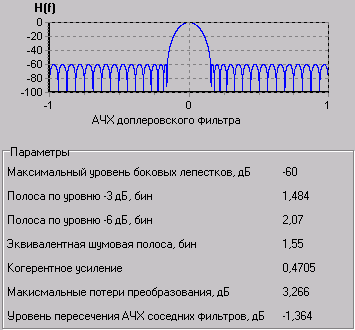

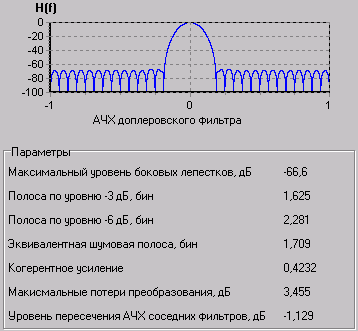

При одних и тех же параметрах наименьший уровень боковых лепестков наблюдается у окна Кайзера-Бесселя, однако у него самая большая полоса по уровню -3дБ, шумовая полоса и самые большие максимальные потери преобразования. Самая маленькая полоса по уровню -3дБ при прямоугольном типе окна. Самая маленькая шумовая также полоса при прямоугольном типе окна. При прямоугольном типе окна достигается наибольшее когерентное усиление, а при типе окна: Кайзера-Бесселя оно наименьшее. Наименьшие максимальные потери преобразования у треугольного типа окна.

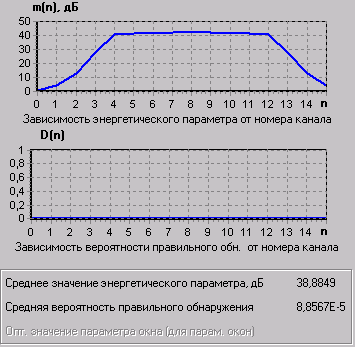

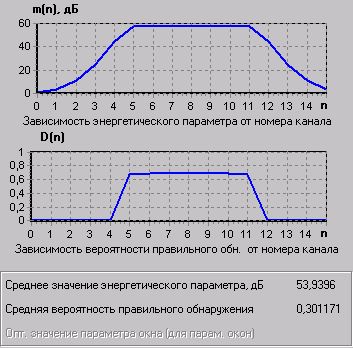

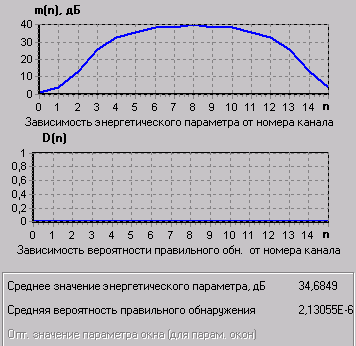

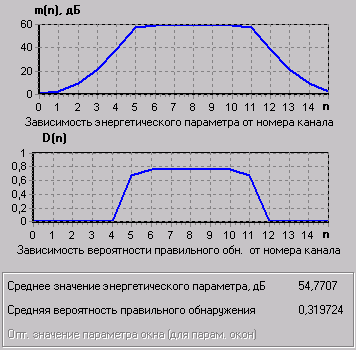

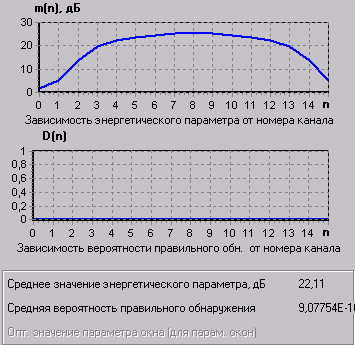

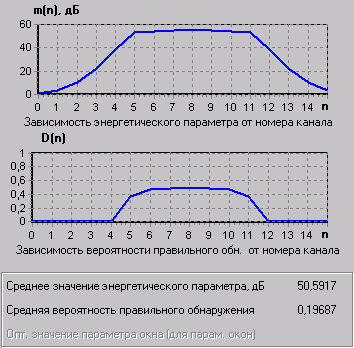

Исследование энергетических и вероятностных свойств многоканального фильтра.


Тип окна: прямоугольное

Тип окна: треугольное

доплеровский фильтр частотный окно


Тип окна: cos(x)^a

Тип окна: Хэмминга


Тип окна: Блэкмана

Тип окна: Блэкмана-Хэрриса


Тип окна: Гаусса

Тип окна: Кайзера-Бесселя


Тип окна: Дольфа-Чебышева

∆fп T 0,02 0,05 0,08 0,11 0,14 0,17 0,2 0,23 0,25
µср 56,25 55,13 54,56 53,67 52,32 50,3 46,49 39,07 33,46
Dср 0,48 0,39 0,36 0,29 0,21 0,13 0,064 0,008 0,0001

При значении параметра окна равному 4ем достигается максимальное значение µср , равное 55. Максимальное значение Dср достигается при таком же значении параметра. При этом Dср =0,326

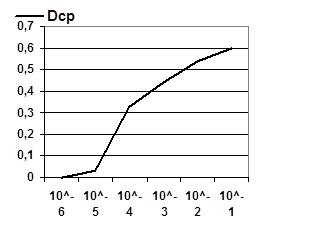

q 10-6 10-5 10-4 10-3 10-2 10-1
Dср 2.4*10-6 0.0339 0.326 0.442 0.537 0.5976

Предварительный Расчет.

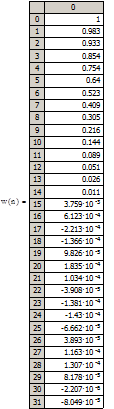

1. Рассчитать коэффициенты окна Хэмминга для N=32.

α=3


2. Рассчитать и сравнить эквивалентную шумовую полосу, когерентное усиление, паразитную амплитудную модуляцию для окна Хэмминга и прямоугольного окна

окно Хэмминга прямоугольное окно

<
>
