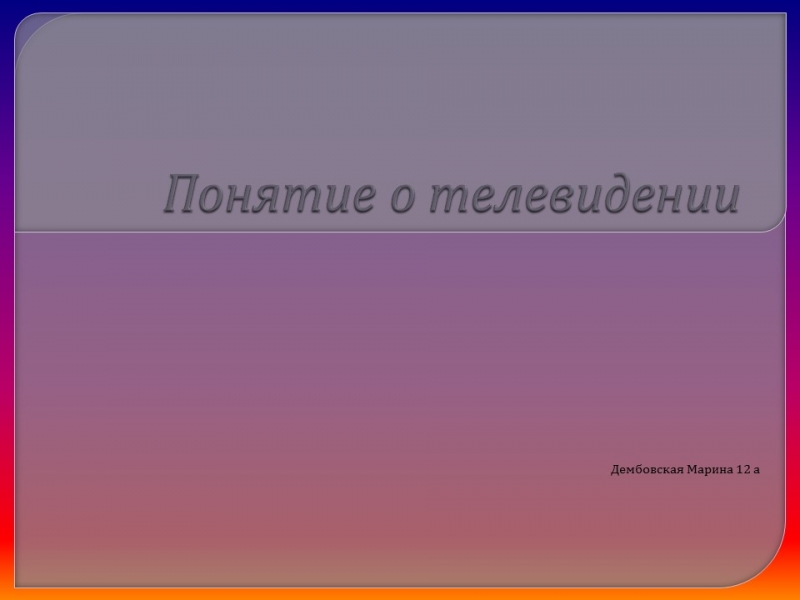

Понятие о телевидении
Дембовская Марина 12 а

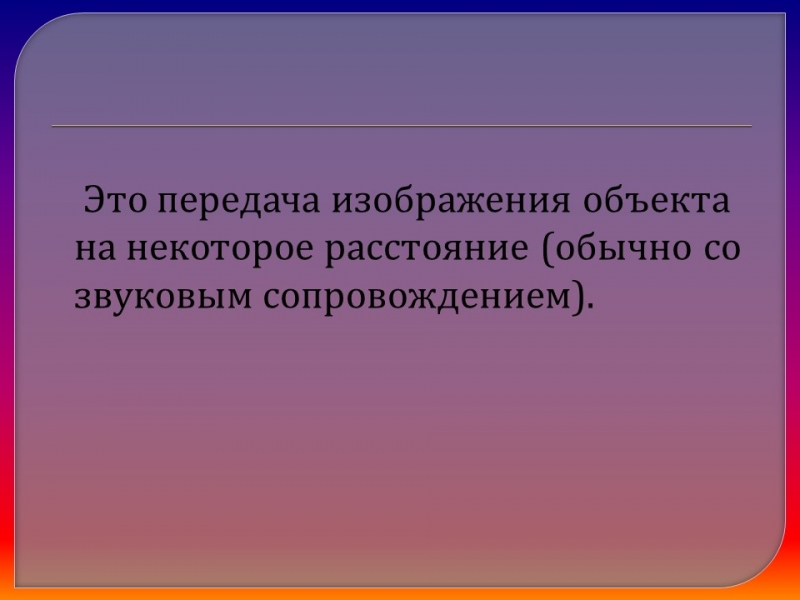

Это передача изображения объекта на некоторое расстояние (обычно со звуковым сопровождением).

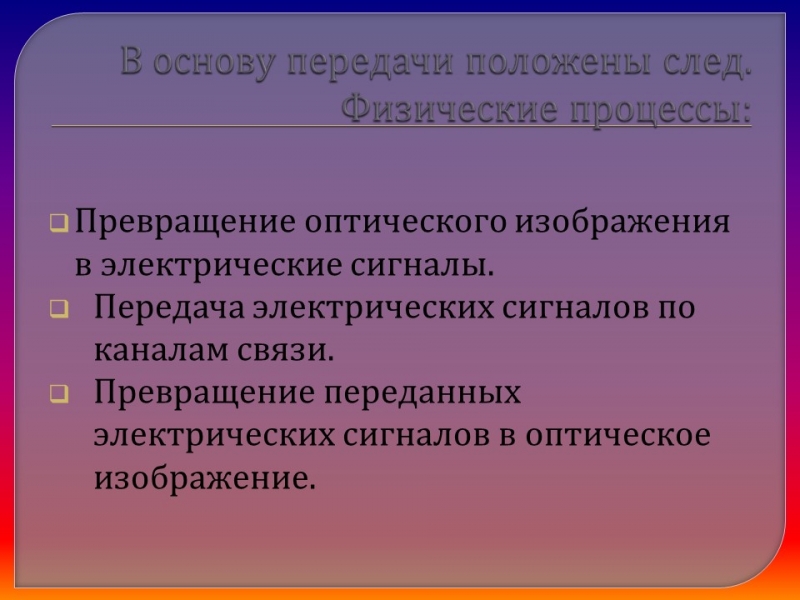

В основу передачи положены след. Физические процессы:
- Превращение оптического изображения в электрические сигналы.
- Передача электрических сигналов по каналам связи.
- Превращение переданных электрических сигналов в оптическое изображение.

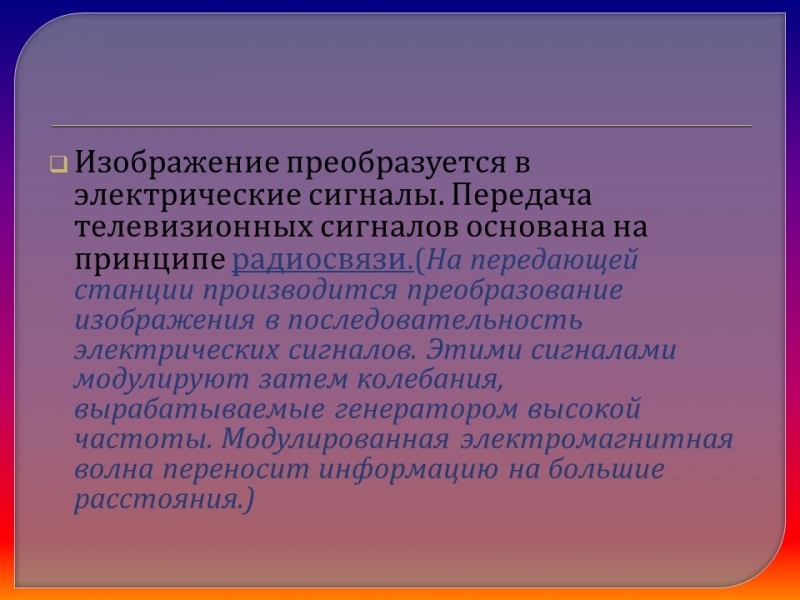

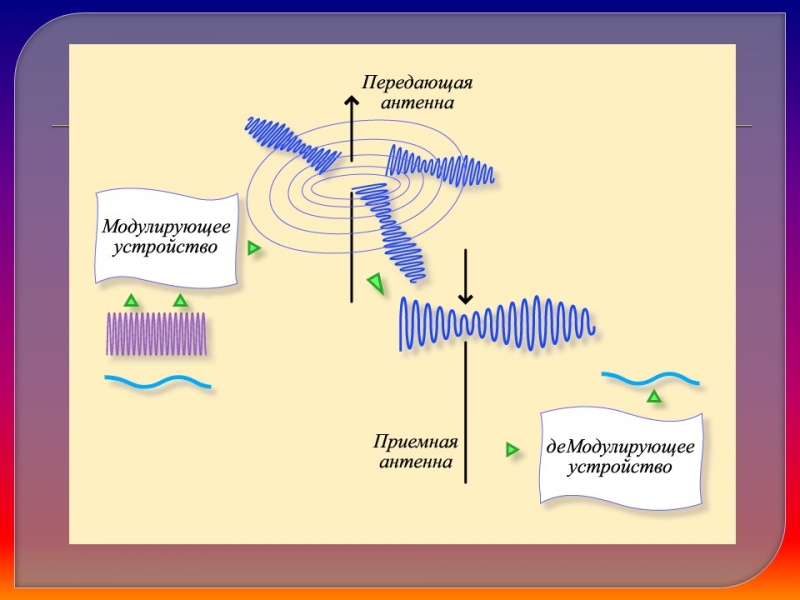

- Изображение преобразуется в электрические сигналы. Передача телевизионных сигналов основана на принципе радиосвязи . (На передающей станции производится преобразование изображения в последовательность электрических сигналов. Этими сигналами модулируют затем колебания, вырабатываемые генератором высокой частоты. Модулированная электромагнитная волна переносит информацию на большие расстояния.)

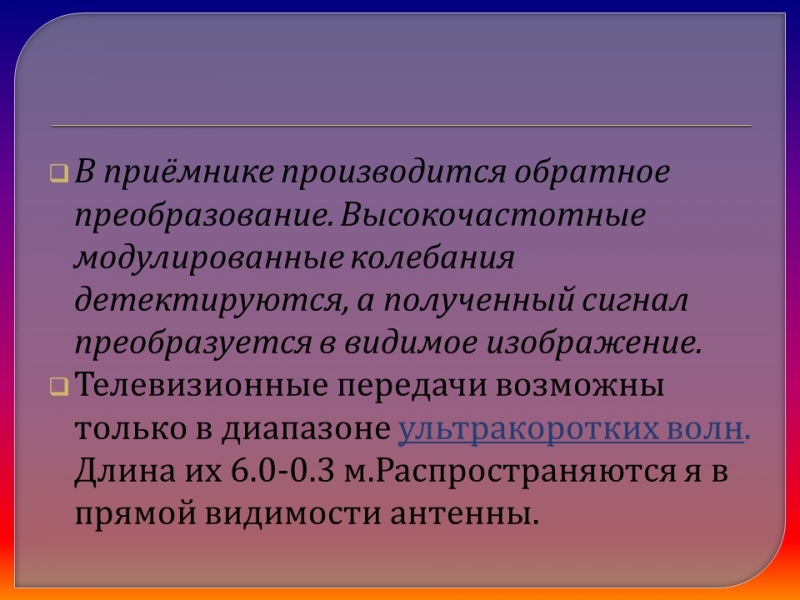

- В приёмнике производится обратное преобразование. Высокочастотные модулированные колебания детектируются, а полученный сигнал преобразуется в видимое изображение.
- Телевизионные передачи возможны только в диапазоне ультракоротких волн . Длина их 6.0-0.3 м.Распространяются я в прямой видимости антенны.

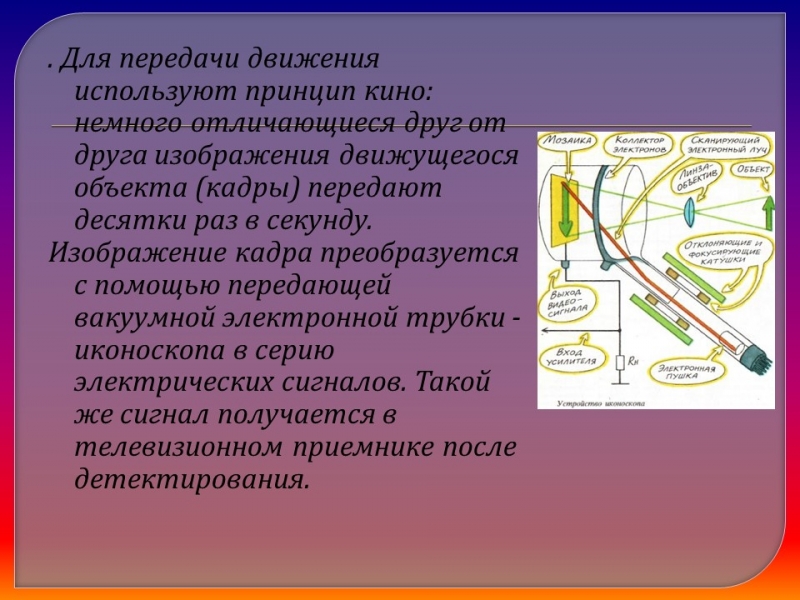

. Для передачи движения используют принцип кино: немного отличающиеся друг от друга изображения движущегося объекта (кадры) передают десятки раз в секунду.
Изображение кадра преобразуется с помощью передающей вакуумной электронной трубки - иконоскопа в серию электрических сигналов. Такой же сигнал получается в телевизионном приемнике после детектирования.

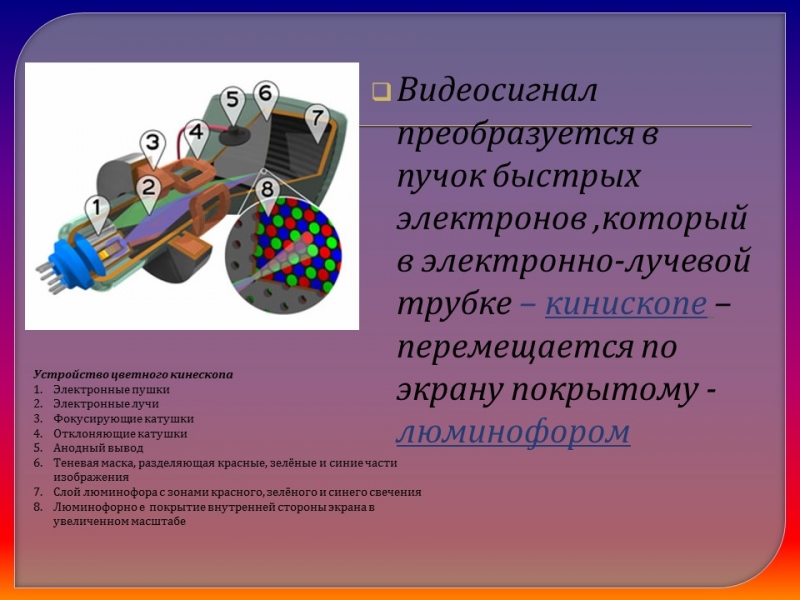

- Видеосигнал преобразуется в пучок быстрых электронов ,который в электронно-лучевой трубке – кинископе – перемещается по экрану покрытому - люминофором

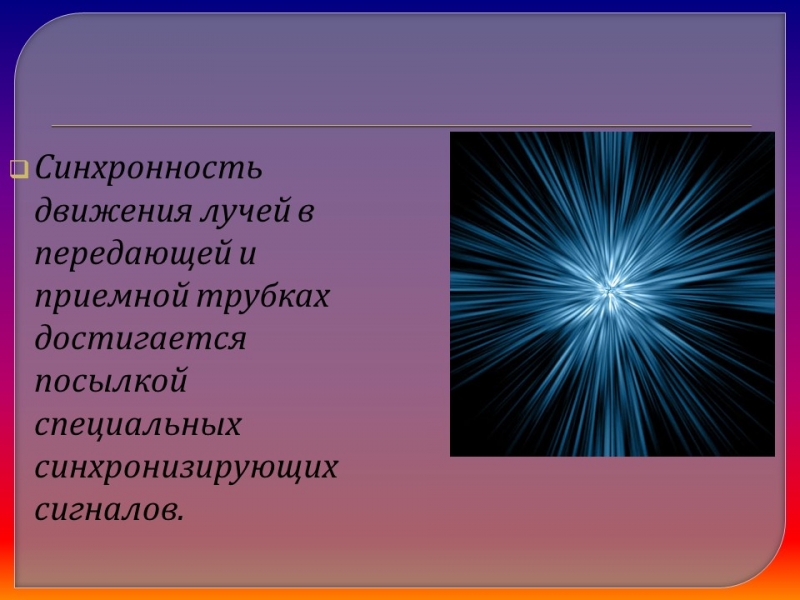

- Синхронность движения лучей в передающей и приемной трубках достигается посылкой специальных синхронизирующих сигналов.

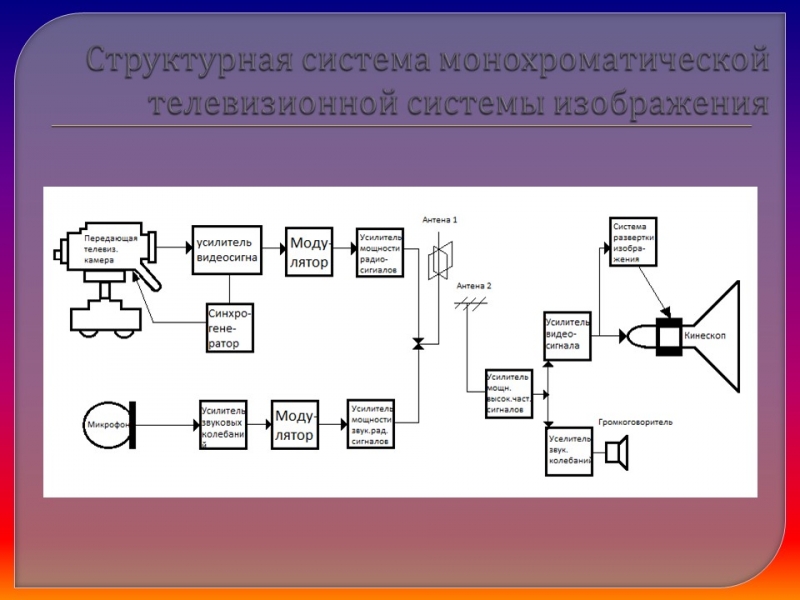

Структурная система монохроматической телевизионной системы изображения

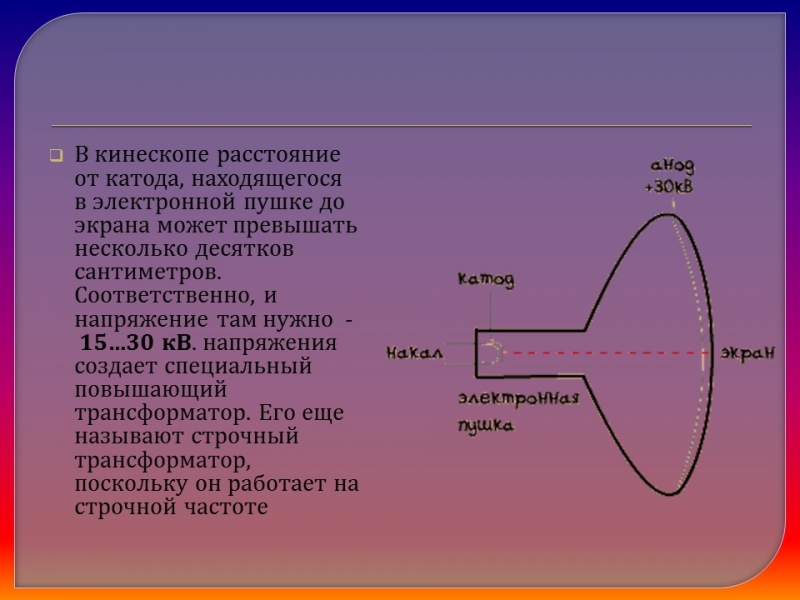

- В кинескопе расстояние от катода, находящегося в электронной пушке до экрана может превышать несколько десятков сантиметров. Соответственно, и напряжение там нужно - 15…30 кВ . напряжения создает специальный повышающий трансформатор. Его еще называют строчный трансформатор, поскольку он работает на строчной частоте

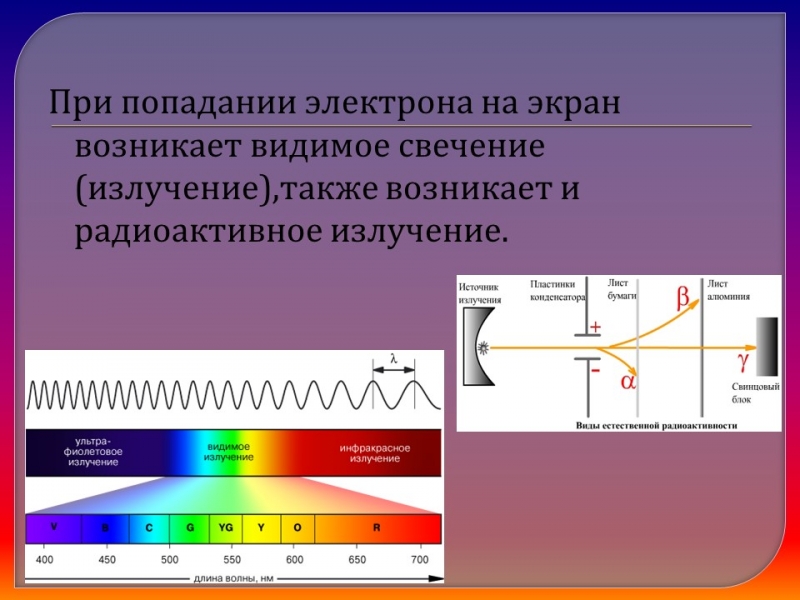

При попадании электрона на экран возникает видимое свечение (излучение),также возникает и радиоактивное излучение.

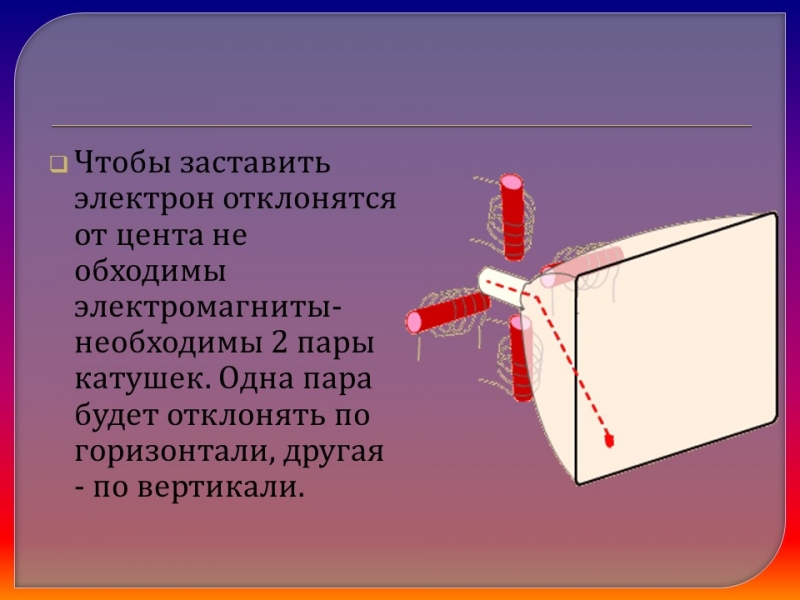

- Чтобы заставить электрон отклонятся от цента не обходимы электромагниты- необходимы 2 пары катушек. Одна пара будет отклонять по горизонтали, другая - по вертикали.

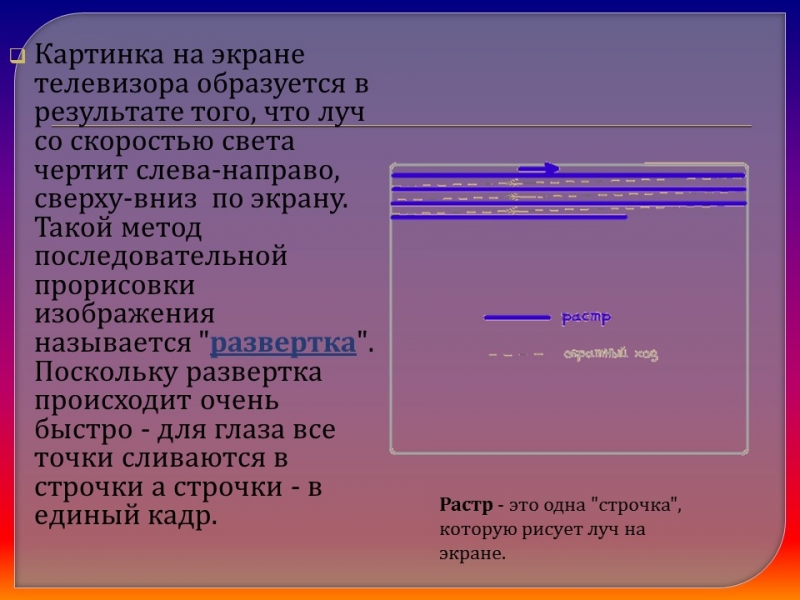

- Картинка на экране телевизора образуется в результате того, что луч со скоростью света чертит слева-направо, сверху-вниз по экрану. Такой метод последовательной прорисовки изображения называется "развертка ". Поскольку развертка происходит очень быстро - для глаза все точки сливаются в строчки а строчки - в единый кадр.

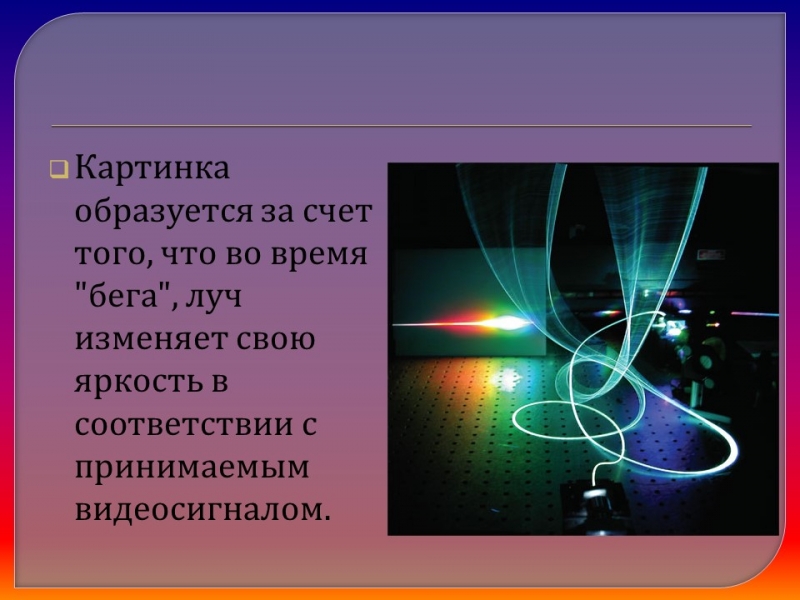

- Картинка образуется за счет того, что во время "бега", луч изменяет свою яркость в соответствии с принимаемым видеосигналом.

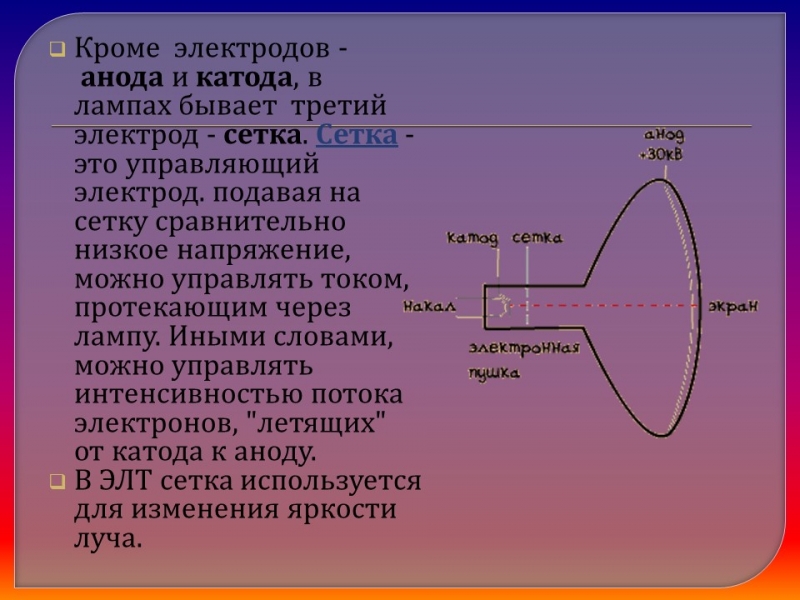

- Кроме электродов - анода и катода , в лампах бывает третий электрод - сетка . Сетка - это управляющий электрод. подавая на сетку сравнительно низкое напряжение, можно управлять током, протекающим через лампу. Иными словами, можно управлять интенсивностью потока электронов, "летящих" от катода к аноду.
- В ЭЛТ сетка используется для изменения яркости луча.

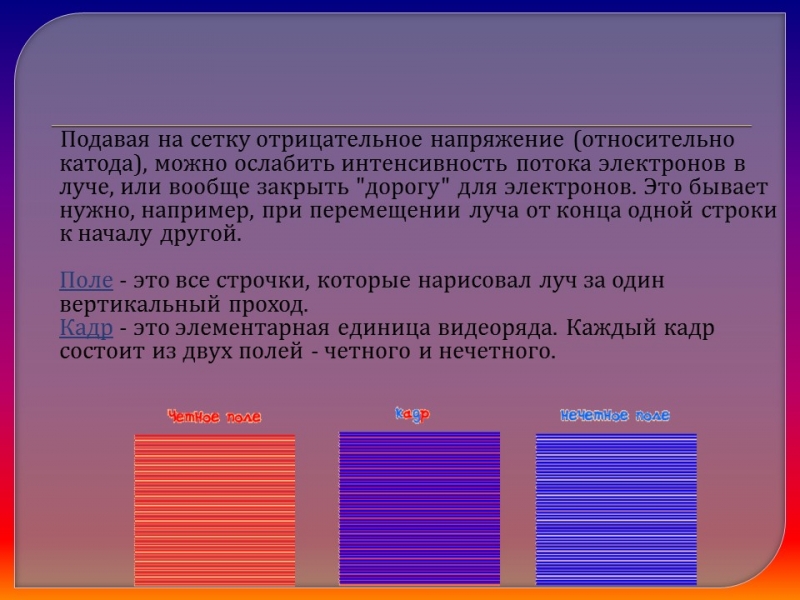

Подавая на сетку отрицательное напряжение (относительно катода), можно ослабить интенсивность потока электронов в луче, или вообще закрыть "дорогу" для электронов. Это бывает нужно, например, при перемещении луча от конца одной строки к началу другой.
Поле
- это все строчки, которые нарисовал луч за один вертикальный проход.
Кадр
- это элементарная единица видеоряда. Каждый кадр состоит из двух полей - четного и нечетного.

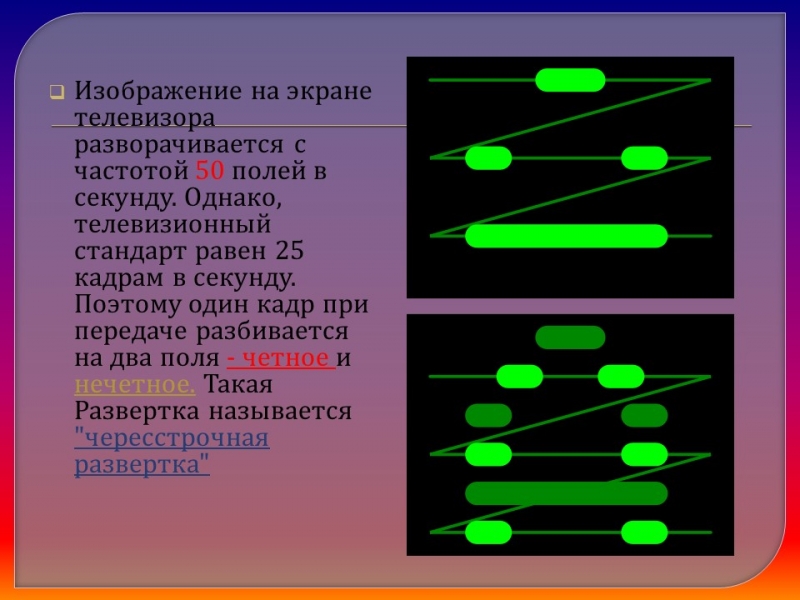

- Изображение на экране телевизора разворачивается с частотой 50 полей в секунду. Однако, телевизионный стандарт равен 25 кадрам в секунду. Поэтому один кадр при передаче разбивается на два поля - четное и нечетное. Такая Развертка называется "чересстрочная развертка"

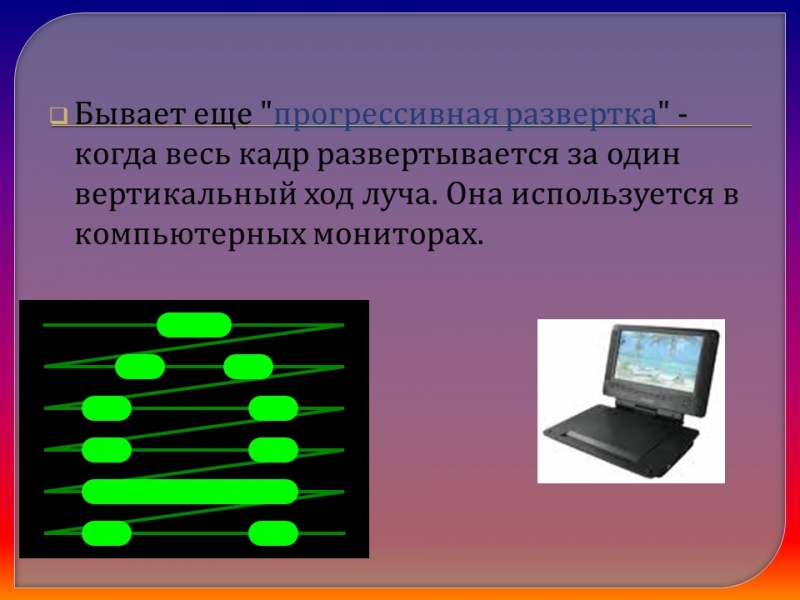

- Бывает еще "прогрессивная развертка " - когда весь кадр развертывается за один вертикальный ход луча. Она используется в компьютерных мониторах.

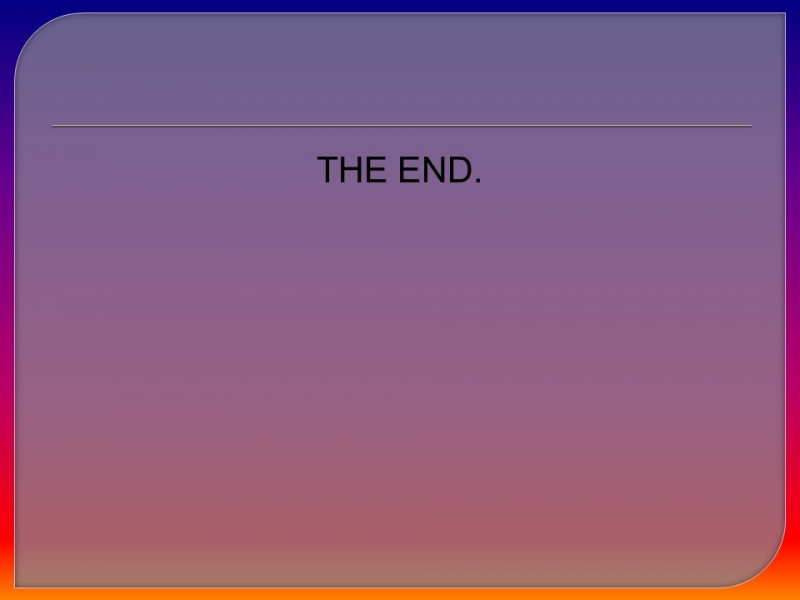

THE END.
