Разработка технологического процесса изготовления зубчатого колеса в условиях единичного, среднесерийного и массового типа производств

Федеральное агентство по образованию

ГОУ ВПО «Уральский государственный технологический университет – УПИ»

Нижнетагильский технологический институт (филиал) УГТУ-УПИ

Кафедра ОМ

курсовой проект

по технологии машиностроения

Разработка технологического процесса изготовления зубчатого колеса в условиях единичного, среднесерийного и массового типа производств

Нижний Тагил

2008


Содержание

Анализ точности и шероховатости

Анализ технологических требований

Технологический процесс единичного типа производства

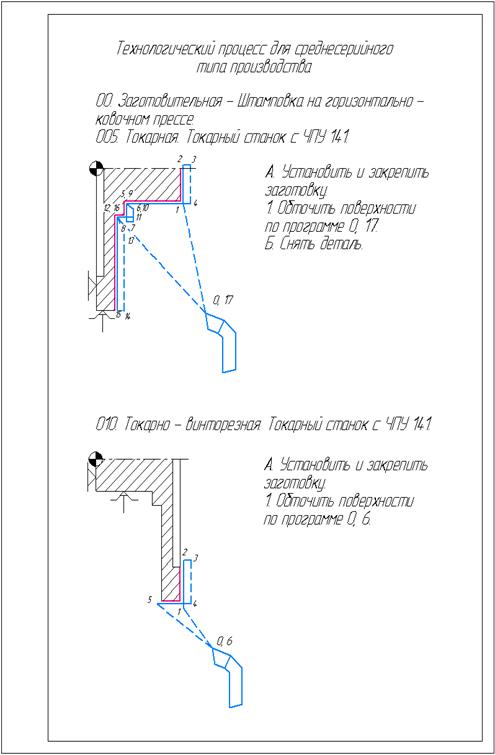

Технологический процесс среднесерийного типа производства

Технологический процесс массового типа производства

Чертеж детали

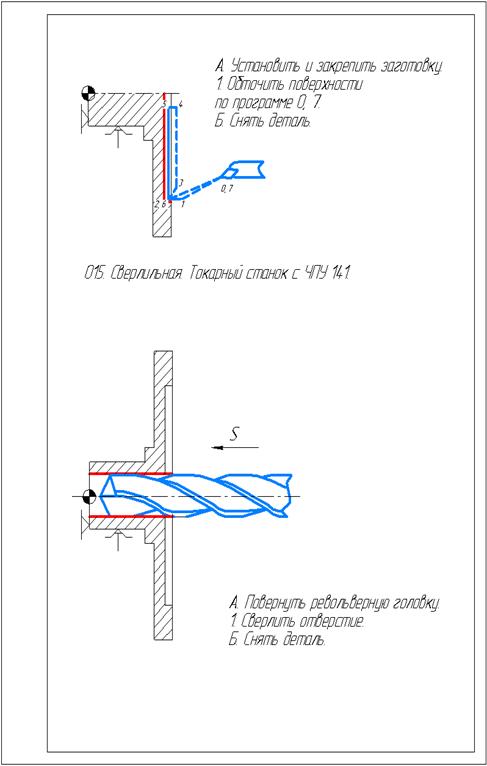

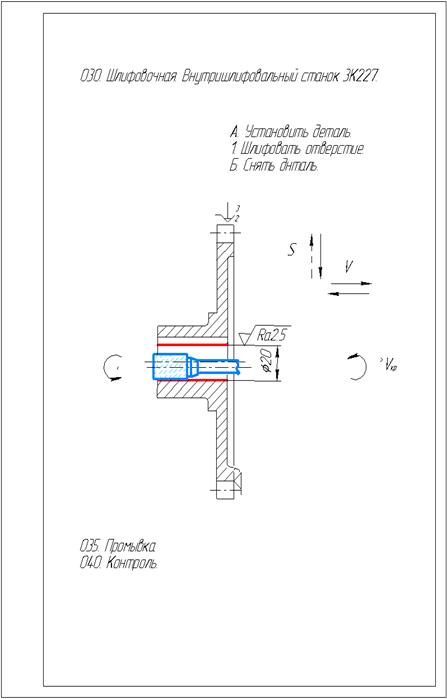

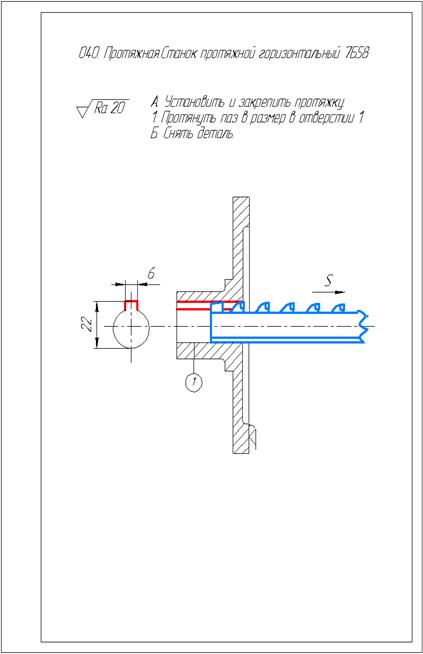

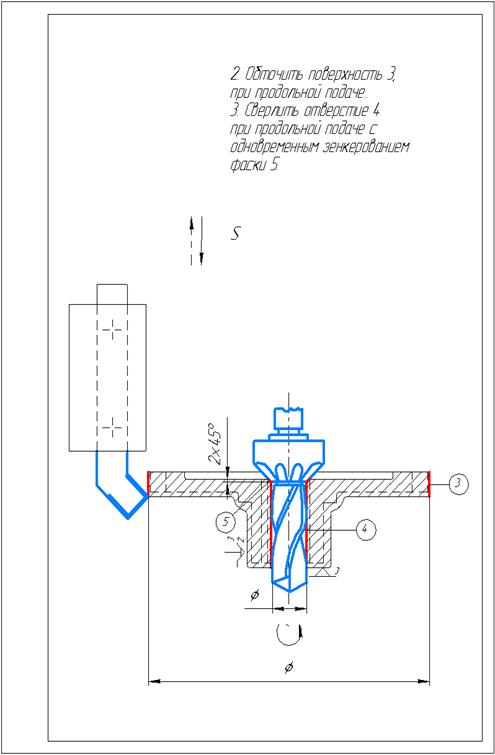

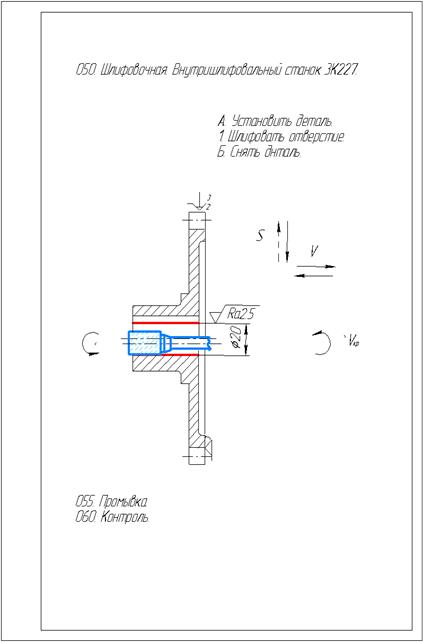

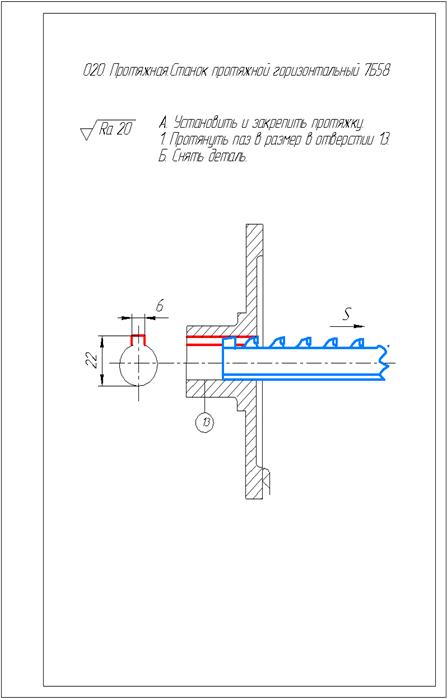

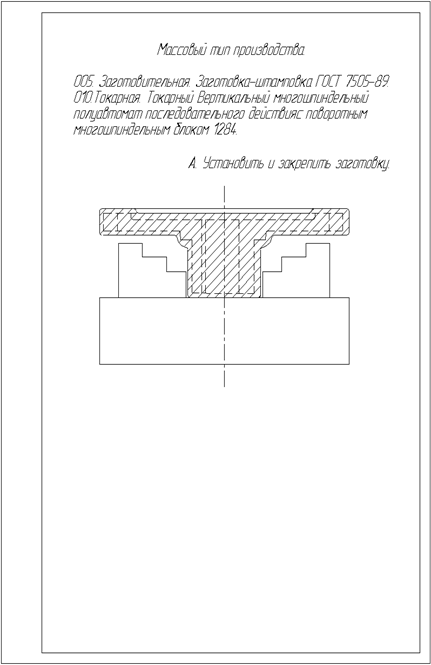

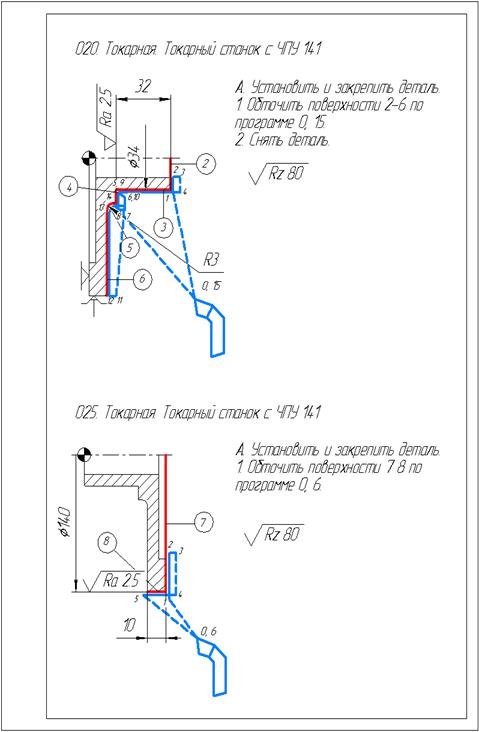

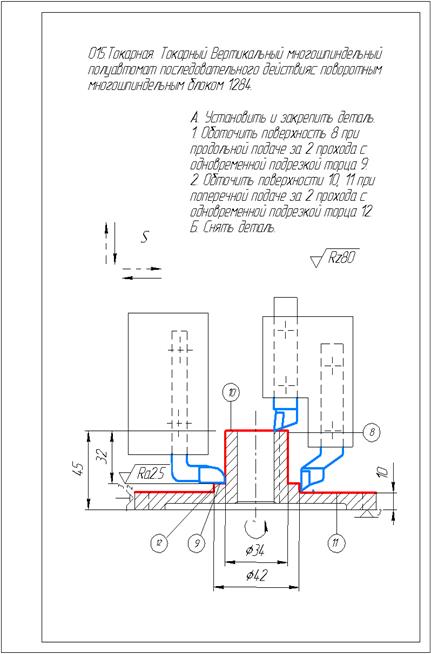

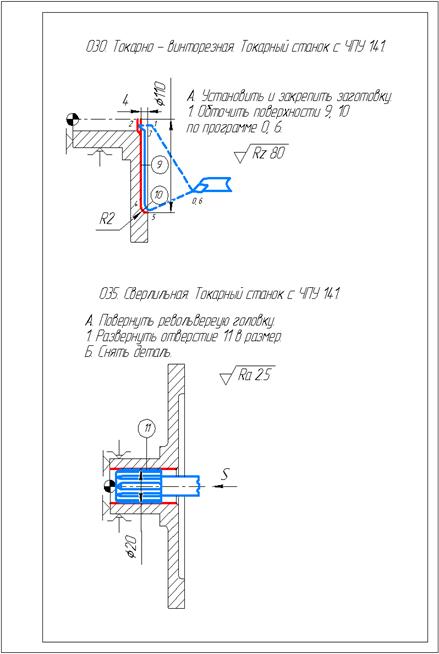

Наладка на операциях


Анализ точности и шероховатости

Поверхность

Шероховатость Ra, мкм

Квалитет

точности

Стадия обработки

100-25

12,5

17-15

14

Обтачивание при продольной подаче

1. обдирочное

2. получистовое

100-25

20

17-15

14

Обтачивание при продольной подаче

1. обдирочное

2. получистовое

Торец

100-25

20

17-15

14

Обтачивание при поперечной подаче

1. обдирочное

2. получистовое

Торец

100-25

20

17-15

14

Обтачивание при поперечной подаче

1. обдирочное

2. получистовое

Торец

100-25

20

17-15

14

Обтачивание при поперечной подаче

1. обдирочное

2. получистовое

Торец

100-25

12.5-6,3

2,5

17-15

14-12

9

Обтачивание при поперечной подаче

1. обдирочное

2. получистовое

3. чистовое

Торец

100-25

20

17-15

14

Обтачивание при поперечной подаче

1. обдирочное

2. получистовое

Размер 6

12.5

12

Строгание

1. черновое

12,5

12

Сверление

2,5

9

Развертывание

1. нормальное

12,5-6,3

3,6

14-12

10

Зубофрезерование

1. черновое

2.чистовое

2,5

8

Зубошлифование

1.предварительное

АНАЛИЗ ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ ЧЕРТЕЖА

допустимое отклонение Радиального и торцевого биения относительно базы А не более 0.030 мм. Достигается правильным базированием, правильно выбранным зажимным усилием при обработке, а также отсутствием неучтенных погрешностей на инструменте, станке и инструменте.

Технологический процесс для еденичного

типа производства

Заготовка из проката - круглый сортовой профиль (ГОСТ 2590-71) , материал сталь 45.

№

Операции

Код

операции

Наименование операции

Станок,

оборудование

Оснастка

005

4281

Отрезная:

Отрезать заготовку

Автомат ленточно-отрезной 8А544

Тиски

010

Кузнечная

015

Термическая обработка

020

4110

Токарная:

1.Подрезать торец Ø140/Ø42 предварительно

2. Подрезать торец Ø42/Ø34 предварительно

3.Подрезать торец Ø34/Ø20 предварительно

4.Сверлить отверстие Ø20

5.Точить поверхность Ø42 предварительно

6.Точить поверхность Ø34 предварительно

7.Подрезать торец Ø140/Ø110 предварительно

8.Подрезать торец Ø110/Ø20 предварительно

9.Точить поверхность Ø140 предварительно

10.Точить поверхность Ø110 предварительно

11.Подрезать торец Ø140/Ø110 окончательно

12.Подрезать торец Ø110/Ø20 окончательно

13.Точить поверхность Ø140 окончательно

14.Точить поверхность Ø110 окончательно

15.Снять фаску 2×45˚

16.Подрезать торец Ø140/Ø42 окончательно

17.Подрезать торец Ø42/Ø34 окончательно

18.Подрезать торец Ø42/Ø34 окончательно

19.Точить поверхность Ø42 окончательно

20.Точить поверхность Ø34 окончательно

21.Развернуть отверстие Ø20 в размер

Токарно-винторезный 16К20

Трехкулачковый патрон

025

Долбежная:

долбить паз в размеры

Долбежный 7403

Оправка

030

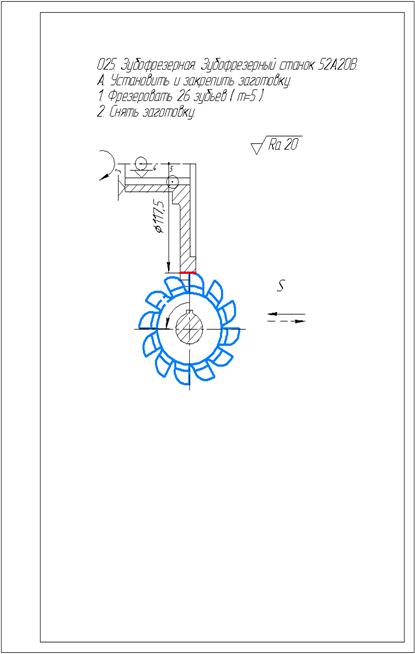

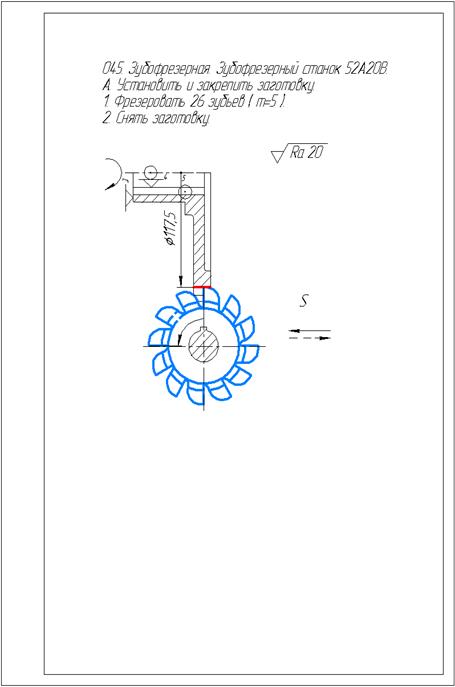

Зубофрезерная:

фрезеровать зубья под шлифование

Зубофрезерный 53А20В

Оправка

035

Зубошлифовочная:

Шлифовать зубья окончательно

Зубошлифовальный 58П70В

Оправка

040

0125

Моечная:

Промыть деталь

045

2000

Контрольная:

Технический контроль

050

0180

Клеймение
