Исследование усилительного каскада с общим эмиттером на биполярном транзисторе

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

АГЕНСТВО ПО ОБРАЗОВАНИЮ

ГОУ ВПО «АЛТАЙСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. И.И.Ползунова»

Кафедра прикладной математики

Лабораторная работа №3 по электротехнике.

«Исследование усилительного каскада

с общим эмиттером на биполярном транзисторе»

Выполнил:

Студент гр. ПОВТ-62

Луценко Евгений.

Проверил:

Лукоянычев В.Г.

Барнаул 2008

Исходные данные для расчета и компьютерного анализа и синтеза:

• Напряжение питания каскада: Eс = 10 В.

• Сопротивление нагрузки каскада: RLoad=5 кОм.

• Нижняя граничная частота усиления, определяемая по уровню

• Коэффициент частотных искажений на нижней граничной частоте:

• Температурный диапазон работы каскада: 27°С…67°С.

• Дрейф напряжения коллектор-эмиттер в точке покоя в пределах

температурного диапазона: ∆Ucea (∆T°) не более 500 мВ.

• В данной работе используется транзистор модели 2N2222A, максимально допустимая мощность, рассеиваемая на транзисторе, Pcmax=100 мВт. Максимальный коллекторный ток транзистора Icmax=30 мА.

Анализ по постоянному току.

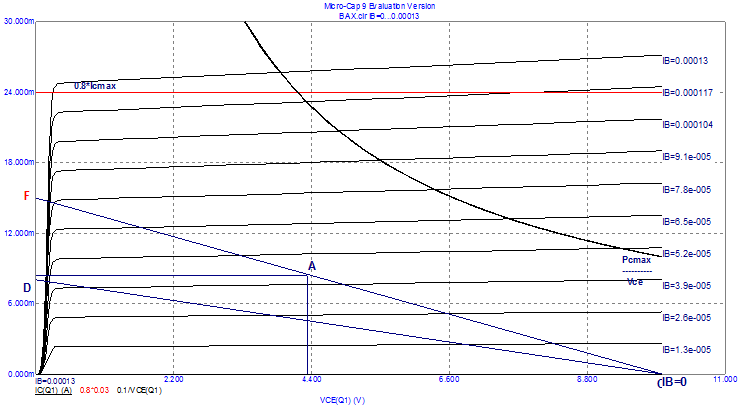

Анализ выходных характеристик.

RΣ =10В/0,015А=666,7 Ом

К=Rc/Re=5,68

RE =100 Ом

RC =556,7 Ом

VCES = 0.0246В

VCEA = 4.34 В

ICA = 0.0085 A

IBA = (5.2e-5 + 3.9e-5)/2 = 4.55e-5

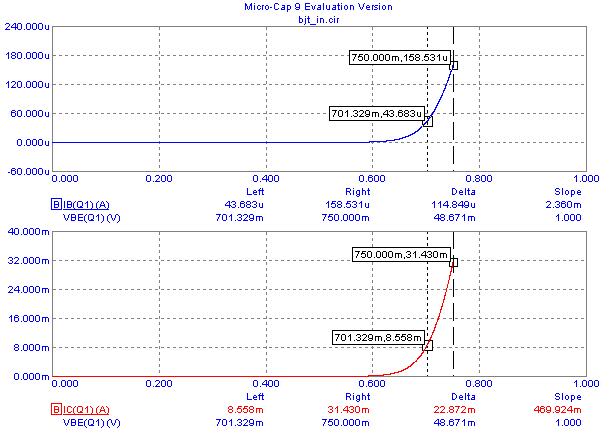

Анализ входных и передаточных характеристик.

VBEA = 0.701329 В

IBA эксп = 43.683 мкА

rB DIFF = 699.116

rC DIFF = 11615.9

1/ rC DIFF = 8.609e-5

Рассчет β:

Transfer function: β = 199.639

Sensitivity: β = 199.605

BF = 200.601

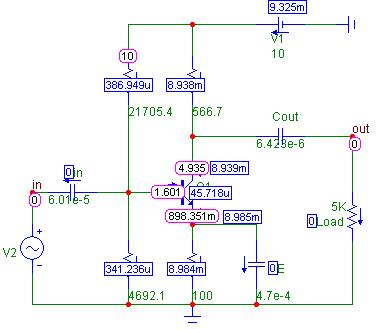

IEA = 0.008969 A

VBA = 1.6 В

IDIV = 7.5 * IBA = 3.41e-4 A

R2 = 4692.1 Ом

R1 = 21705.4 Ом

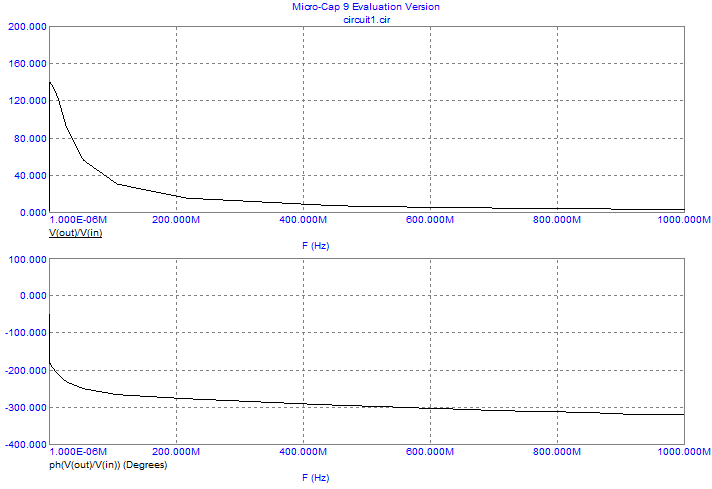

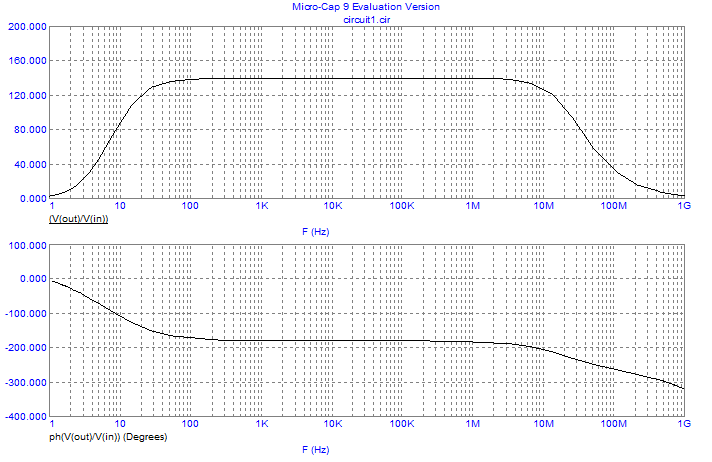

Анализ схемы на переменном токе для малого сигнала

ME = 1.41, MIN = MOUT = 1.001.

CIN = 6.01e-5

COUT = 6.423e-6

CE = 0.007

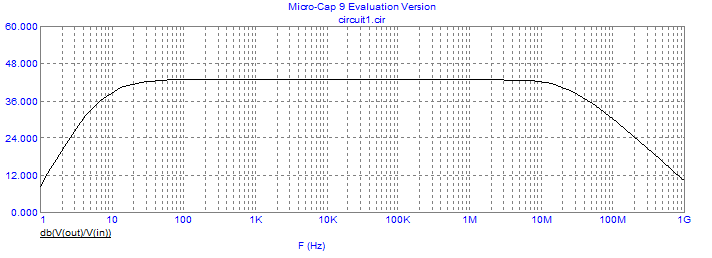

KU = 140

KU дБ = 43 дБ

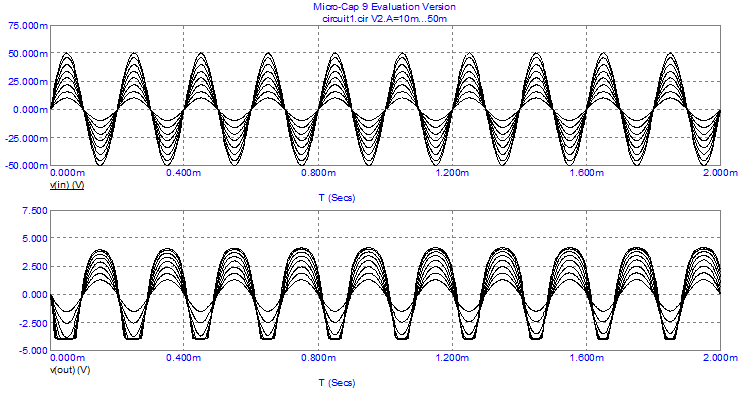

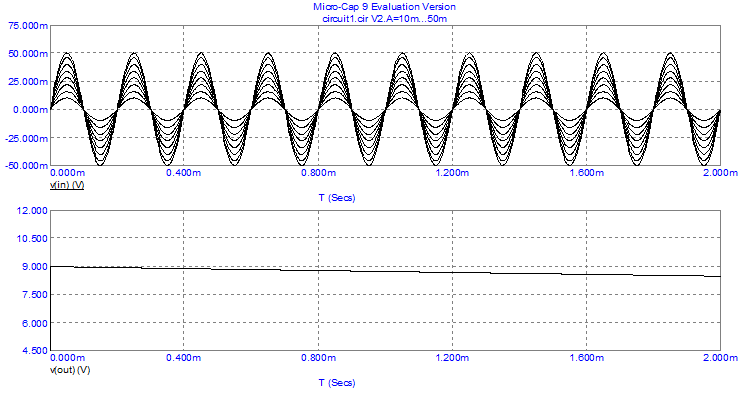

Анализ переходных процессов в режиме большого сигнала

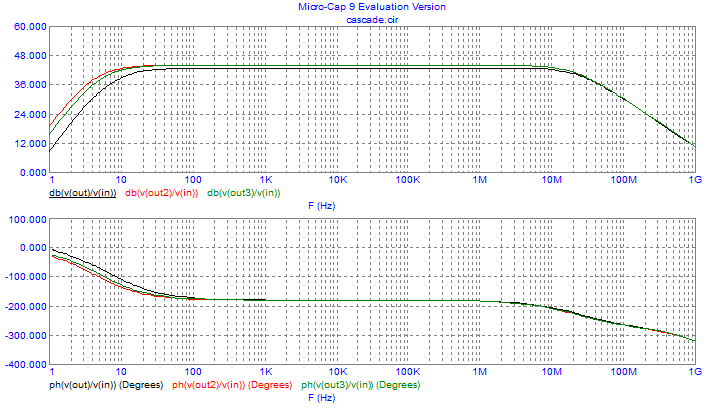

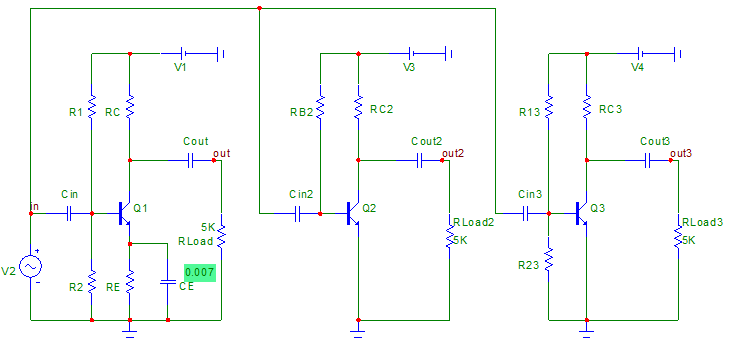

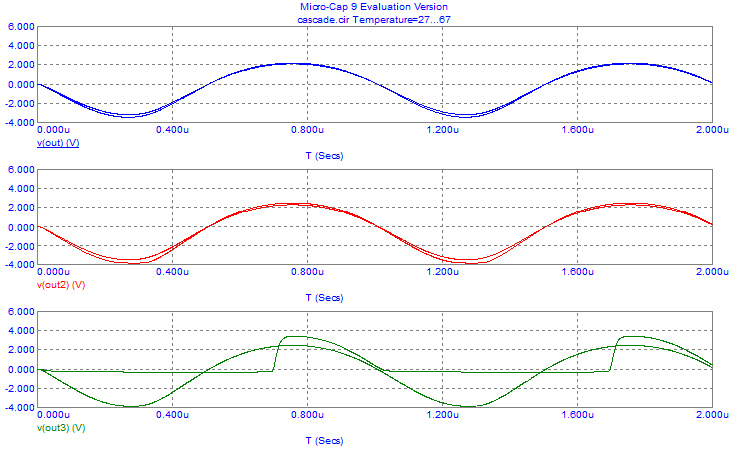

Исследование термостабильности различных каскадов

RB2 = 204366. Ом

RC2 = RC3 = 666.7 Ом

R23 = 1541.38 Ом

R13 = 18578.8 Ом

CIN2 = CIN3 = CIN = 6.01e-5

COUT2 = COUT3 = COUT = 6.423e-6
