Оптимальная последовательность обработки деталей на двух и четырех станках
Министерство Образования Российской Федерации
Тольяттинский государственный университет
Кафедра “Технология машиностроения”
Отчет о практических работах
по "Математическому моделированию"
Вариант № 8
Студент Зозуля Ю.А.
Группа М-401
Преподаватель Бобровский А.В.
Тольятти, 2005
Содержание
1. Задача " О двух станках"
2. Задача " О четырех станках"
3. Задача "Оптимизация режимов резания"
1. Задача " О двух станках"
Даны 2 станка. Известно, что детали обрабатываются на двух станках, известно время обработки. Необходимо определить оптимальную последовательность обработки деталей.
№ ст. | Т0 , мин | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
1 | 6 | 8 | 10 | 5 | 7 | 9 | 11 | 8 |
2 | 11 | 6 | 8 | 12 | 9 | 7 | 5 | 10 |
Гамильтона путь: 4-1-5-8-3-6-2-7

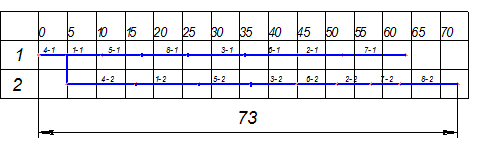

Гант-карта
2. Задача " О четырех станках"
Даны 4 станка. Известно, что детали обрабатываются на четырех станках, известно время обработки. Необходимо определить оптимальную последовательность обработки деталей.
№ ст. | Т0 , мин | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
1 | 10 | 8 | 9 | 7 | 6 | 7 | 8 | 11 |
2 | 8 | 6 | 10 | 11 | 7 | 9 | 8 | 11 |
3 | 8 | 12 | 8 | 8 | 11 | 13 | 10 | 8 |
4 | 6 | 5 | 7 | 8 | 9 | 7 | 6 | 5 |

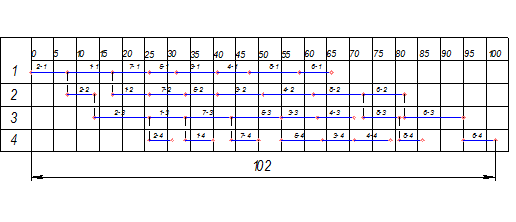

1. Эвристический метод: 5-6-4-2-7-3-1-8

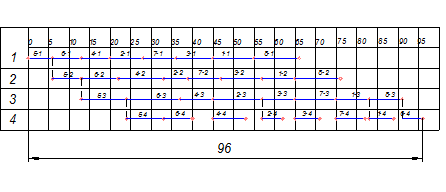

2. Метод min остаточной трудоемкости: 2-1-7-5-3-4-8-6

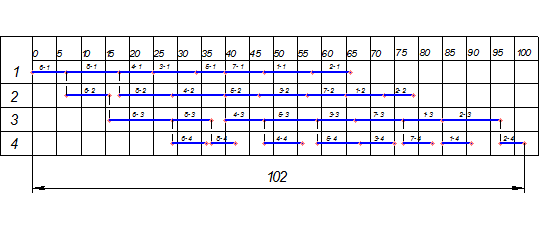

3. Метод mаx остаточной трудоемкости: 6-8-4-3-5-7-1-2
3. Задача "Оптимизация режимов резания"
а) Графический метод
Вариант-1

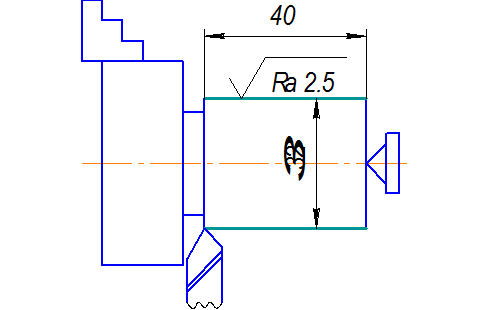

Обработка-токарная чистовая
Целевая функция V и S
Необходимые ограничения:
1. Ограничение по кинематике станка;
2. Ограничение по шероховатости;
3. Ограничение по стойкости инструмента;
4. Ограничение по точности.
Дано:
Сталь 20
Станок 1К62
S=0,4 мм/об
t=0,4 мм
Т=60 мм
nmin =12,5 об/мин
nmax =2000 об/мин
Smin =0.070 мм/об
Smax =4,16 мм/об

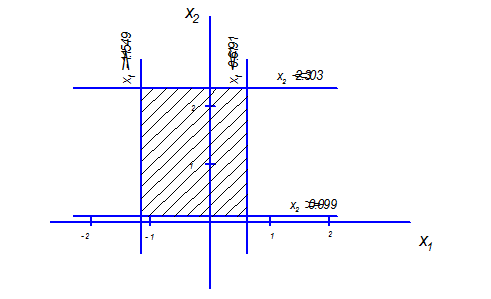

1. Ограничение по кинематике оборудования:
а) б)
в) г)

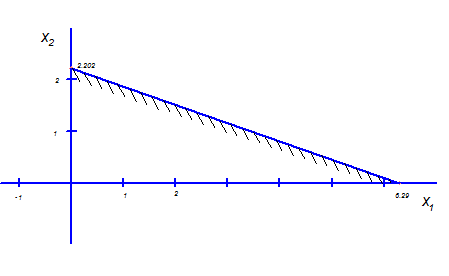

2. Ограничение по шероховатости:
Для стали 20 находим необходимые коэффициенты:

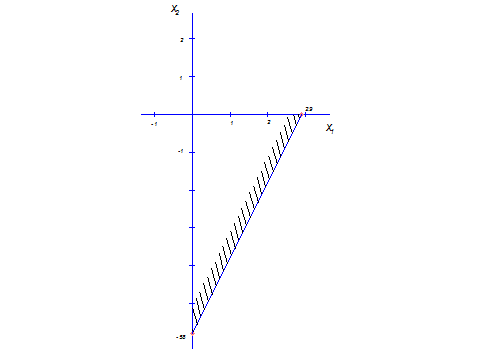

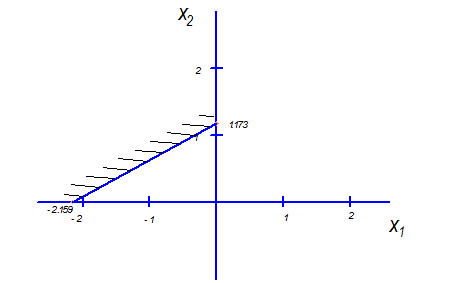

3. Ограничение по стойкости инструмента:

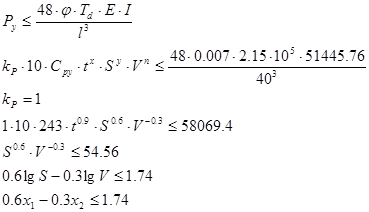

4. Ограничение по точности:
Целевая функция:
,
,
,
Точка В является оптимальной.
Ответ: ,
мм/об,
м/мин

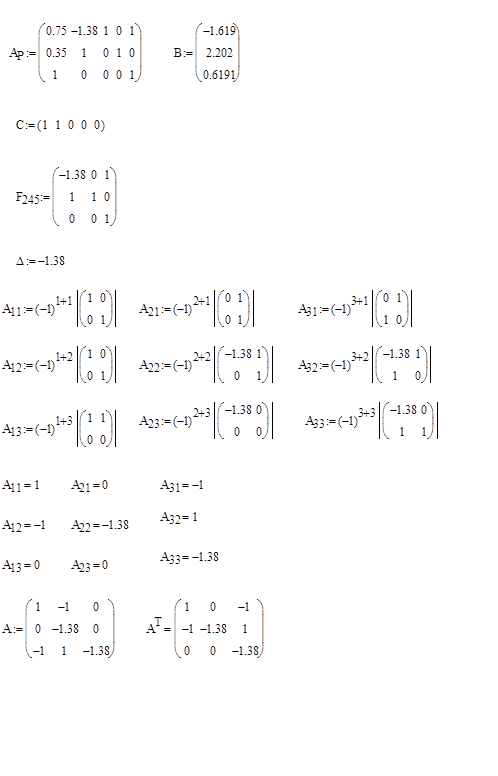

б) арифметический метод
