Разработка технологического процесса перевозок грузов

Лабораторная работа № 4

Разработка технологического процесса перевозок грузов.

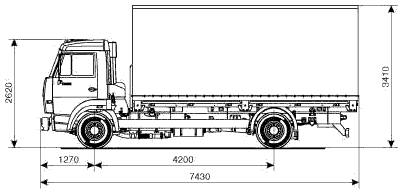

Камаз 4308

Система питания

Вместимость топливного бака, л 170

Двигатель

Модель CUMMINS B5.9 180 CIV-0 (Евро-2)
Тип дизельный с турбонаддувом
Номинальная мощность, нетто, кВт(л.с.) / при частоте вращения коленчатого вала, об/мин 113 (154) / 2500
Номинальная мощность, брутто, кВт(л.с.) / при частоте вращения коленчатого вала, об/мин 131 (178) / 2500
Максимальный крутящий момент, нетто, Нм(кгсм) / при частоте вращения коленчатого вала, об/мин 640 (65) / 1500
Расположение и число цилиндров рядное, 6
Рабочий объём, л 5,9

Весовые параметры и нагрузки, а/м

Снаряженная масса а/м, кг 5850
Снаряженная масса а/м, нагрузка на переднюю ось, кг 3250
Грузоподъемность а/м, кг 5500
Полная масса, кг 11500
Полная масса а/м, нагрузка на переднюю ось, кг 4300
Полная масса прицепа, кг 8000
Снаряженная масса а/м, нагрузка на задний мост, кг 2600
Полная масса а/м, нагрузка на задний мост, кг 7200
Полная масса автопоезда, кг 19500

Коробка передач

Тип механическая, пятиступенчатая
Управление механическое, дистанционное
Передаточные числа на передачах 1 -5,62/ 2 -2,89/ 3 -1,64/ 4 -1,00/ 5 -0,724/ 3Х -5,30

Колеса и шины

Тип колес дисковые
Размер обода 6,75-19,5
Размер шин 245/70 R19,5

Общие характеристики

Максимальная скорость, не менее, км/ч 105
Угол преодол. подъема, не менее, % 25
Внешний габаритный радиус поворота, м 8,5
Примечание характеристики автомобиля полной массой 11500 кг

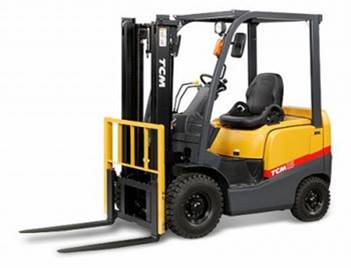

ТСМ FD15T13

Погрузчик вилочный

ТСМ FD15T13 Погрузчик вилочный

Вилочный погрузчик ТСМ FD15T13 предназначен для погрузочно-разгрузочных операций и перевозок грузов на близкие расстояния, транспортировка которых осуществляется на специально установленных поддонах или в другой таре. В качестве силового агрегата вилочный погрузчик модели FD15T13 использует дизельный двигатель Kubota D1503, номинальная мощность которого сводится к 21.3 кВт при 2500 об/мин. Двигатель соответствует всем нормам экологической безопасности Euro 3. Рабочий объем силового агрегата составляет 1499 л. Модель FD15T13 оснащена автоматической коробкой передач. Стандартная высота подъема вил сводится к 3 метрам. Благодаря своей маневренности может использоваться в складских помещениях. Стоит заметить, что управление ТСМ FG15T13 осуществляет водитель из кабины, который удобно может разместиться на регулируемом кресле с системой боковой поддержки (ORS) ремнем безопасности.

Технические характеристики ТСМ FD15T13
Модель погрузчика Погрузчик FD15T13 (дизельный, автоматическая трансмиссия)
Грузоподъёмность, кг (при центре тяжести 500 мм) 1500
Стандартная высота подъема вил, мм 3000
Радиус разворота, мм (внешний) 1980
Общая длина, мм (без вил) 2245
Общая ширина, мм 1070
Общая высота, мм (мачта/ограждение водителя) 1995/2070
Общий вес, кг 2540
Модель двигателя Kubota D1503
Рабочий объем двигателя, см куб. 1499
Номинальная мощность двигателя 21.3 kW / 2500 об/мин

Характеристика груза: Картон. Груз прессуется, далее пакетируется , устанавливаются на поддоны.

Производительность подвижного состава за рабочий день определяется по формуле:

Дано:

Qгод = 100 000 т

Lн = 27 км

Lег = 100 км

q н = 5,5 т

Решение:

W=ne . qn . γ,

ne = Tн – tн / tе ,

te = lег + lx / Vт + tп - р ,

tп = tр = tнор . qн /60

tп = tр = 3,9 . 5,5 / 60 = 0,36 ч

te = (100+100)/63 + 0,72 = 3,17+,72 = 3,89 ч

ne = (9- 0,98) / 3,89 = 2

W = 2. 5,5 . 0,8 = 8,8 т

Аэ = Qгод / (W. Др ) = 100 000/ (8,8 . 305) = 100 000/2684 = 37 ед

Асп = Аэ . α в = 37 . 0,75 = 28 ед

Ia = te / Aэ = 3,89 / 37 = 0,1ч = 6 мин

Далее находим количество погрузочно-разгрузочных машин Nп

Nп ( р ) = t п ( р ) / I a = 0,36/0,1 = 3,6 = 4

Nоб = 2 . Nп ( р ) = 8
