Расчет сборочной размерной цепи

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ОРЛОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра «ПМиС»

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА

«Расчет сборочной размерной цепи»

по дисциплине «Математические основы нормирования точности»

Орёл 2008


Задание

Рассчитать сборочную размерную цепь (рисунок 1) методом:

а) полной взаимозаменяемости;

б) вероятностным методом.

Таблица 1 – Исходные данные для расчета размерной цепи

А1 , мм А2 , мм А3 , мм А4 , мм А5, мм АΔ max , мм АΔ min , мм ТА5 , мкм
3 61 9 40 8 0,8 0,2 100

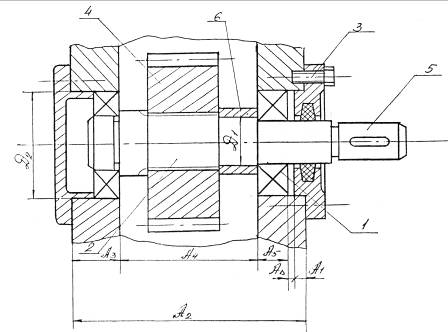

Рисунок 1 – Чертёж для расчета размерной цепи


Содержание

1. Расчет размерной цепи методом полной взаимозаменяемости. 4

2. Расчет размерной цепи вероятностным методом. 7

Вывод по методам расчета. 10

Список использованных источников. 11


1. Расчет размерной цепи методом полной взаимозаменяемости

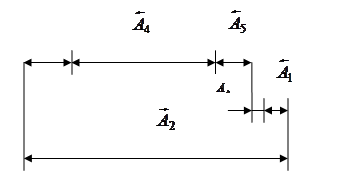

Определяем значение АΔ :

;

;

;

;

.

Определяем среднее значение коэффициента точности:

, где ;

, что соответствует , для которого .

Принимаем для составляющих звеньев IT11 и по таблице допусков размеров находим значение допусков составляющих звеньев.

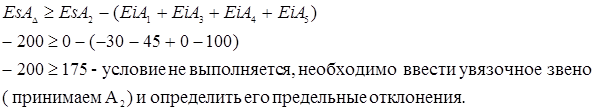

Проводим проверку выполнимости условия

Назначаем предельные отклонения (поля допусков на составляющие звенья цепи):

Проводим проверку правильности назначенных полей допусков:

Определим координаты середины полей допусков :

Определим координату середины поля допуска увязочного звена:

Найдем предельные отклонения увязочного звена:

Подбираем ближайшее стандартное поле допуска звена А2 .

Ближайшим стандартным полем допуска является .

Проводим проверку правильности назначенных полей допусков по формулам:

1)

2)

– условие не соблюдается.

На звено А1 назначим отклонение в системе вала:

Проводим проверку правильности назначенных полей допусков по формулам:

1)

2)

Таблица 2. Расчетные данные размерной цепи методом максимума-минимума

Обозначение звена Номинальный размер, мм Квалитет точности Значение допуска, мкм Поле допуска Предельное отклонение Координата середины поля допуска, мкм
Es, мкм Ei, мкм
АΔ 1 – 600 -200 -800 -500
A1 3 11 60 0 -60 -30
A2 61 11 190 -405 -595 -500
A3 9 11 90 +45 -45 0
A4 40 11 160 +160 0 +80
A5 8 – 100 0 -100 -50

2. Расчет размерной цепи вероятностным методом

Определяем значение АΔ :

;

;

;

;

.

Определяем среднее значение коэффициента точности по формуле

, ;

Учитываем, что рассеивание подчиняется нормальному закону распределения и осуществляется равновероятный выход отклонений за обе границы поля допуска, тогда

Назначаем на звенья А1 , А3 и А4 IT13, а на звено А2 IT12. Находим значение допусков составляющих звеньев.

Проводим проверку выполнимости условия

;

Назначаем предельные отклонения (поля допусков на составляющие звенья цепи):

Определим координаты середин полей допусков

Проводим проверку правильности назначенных полей допусков по формулам:

1)

2)

Таблица 3 – Расчетные данные размерной цепи вероятностным методом

Обозначение

звена

Номинальный

размер, мм

Квалитет

точности

Значение

допуска, мкм

 Поле допуска Предельное отклонение Координата середины поля допуска, мкм
Es, мкм Ei, мкм
АΔ 1 – 600 -200 -800 -500
A1 3 13 140 +70 -70 0
A2 61 12 300 0 -300 -150
A3 9 13 220 +110 -110 0
A4 40 13 390 +390 0 +195
A5 8 – 100 0 -100 -50

Вывод ы

Сравнивая результаты решения данной размерной цепи методом максимума-минимума и вероятностным методом, нетрудно заметить преимущество последнего. Допуски составляющих размеров при вероятностном методе оказались больше соответствующих по методу максимума-минимума при практическом отсутствии риска появления бракованных изделий (Р = 0,27%).


Список использованных источников

1. Лисовская, З.П. Цепи размерные: Основные понятия. Методы расчета линейных цепей: Учебное пособие / З.П. Лисовская, О.Н. Анохин. – Орел: ОрелГТУ, 2005. – 148 с.

2. Лисовская, З.П. Нормирование точностных параметров типовых соединений деталей приборов и машин (в курсовом и дипломном проектировании): Учебное пособие/ З.П. Лисовская, В.Н. Есипов. – Орел: ОрелГТУ, 2002. – 122 с.

3. Допуски и посадки: Справочник. В 2-х ч./В.Д. Мягков, М.А. Палей, А.Б. Романов, В.А. Брагинский. – 6-е изд., перераб. и доп. – Л.: Машиностроение. Ленингр. отд-ние, 1982. – Ч. 1 543 с, ил.
