Фізичні рохрахунки

№ 1.005

Підйомний кран потрібно перемістити у найкоротший термін на відстань L. Кран можна розганяти або уповільнювати його рух лише з однаковим сталим прискоренням а, підтримуючи потім рівномірний рух або стан спокою. Половину відстані кран рухається рівномірно. Якої максимальної швидкості може набути підйомний кран, щоб виконати таку вимогу?

Рішення

L Записуємо формулу зв’язку шляху і початкової та

а кінцевої швидкості руху:

L2 = 1/2 L

Sтах - ? В першому випадку : V0 = 0 ; V = V тах; S =1 тоді:

Весь шлях можна розділити на три частини:

- рівноприскорений з прискоренням а;

- рівномірний ( або стан спокою);

- рівносповільнений з прискоренням а.

Тоді:

L = L₁ + L₂ + L₃

Звідси

; ;

Відповідь: Максимальна швидкість яку може набрати підйомний кран за даних умов дорівнює

№ 1.050

На рисунку наведено спрощену схему кривошипно-шатунного механізму двигуна внутрішнього згоряння. Розрахувати силу тяги у момент, коли точка А лежить на одній вертикалі з віссю ведучого колеса. Тиск газів у циліндрі Р, площа поршня S, радіус ведучого колеса R, а відстань ОА = r. Масою кривошипно-шатунного механізму знехтувати.

S

Р

ОА =r

ОВ

F -?

Сила тяги у момент коли точка А лежить на одній вертикалі з віссю ведучого колеса позначена на малюнку; - F₁ . Вона є проекцією сили F

F₁ = F ·соsα

і утворює обертальний момент μ = F₁ ·r.

Сила F₂ не утворює обертального моменту, тому що її плече відносно точки О дорівнює нулю.

Сила F заходиться, з умови, що тиск у циліндрі Р,

Р_ст = 1.25 ·8.3/333 = 124 · 10³ Па ≈ 1.2· 10⁵ Па

28· 10^-3

№ 1.125

Прямокутний вертикальний щит шлюзової камери, що перегороджує канал шириною а = 4 м, знаходиться у пазах. Вага щита Р = 4,9 кН, коефіцієнт тертя в пазах μ = 0.5. Визначити зусилля, потрібне для підняття щита, якщо глибина води з одного боку щита h₁ = 3м, а з другого h₂ = 1м.

а = 4м

Р = тg=4.9· 10³ Н

μ = 0.5

h₁ = 3м

h₂ = 1м

F -?

Зусилля, яке потрібно прикласти щоб підняти щит по пазах шлюзової камери:

F = тg +2F_тр

Де тg- сила тяжіння, прикладена до щита;

F_тр - сила тертя, яка виникає при русі щита вгору.

F_тр = μ · N,

де N- сила тиску;

Сила тиску пов’язана з тиском води з одного боку Р₁ стовпчика води h₁ , та з другого Р₂ відповідно h₂ :

Тобто,

Р₁ =F₁ / S_1; Р₂ =F₂ / S₂

Р₁ = ρg h_1; Р₂ = ρg h₂

N = F₁ - F₂ = Р₁ S₁ – Р₂ S₂

N = ρg h₁ S₁ –ρg h₂ S₂ = ρg ch₁ · h₁ · a - ch₂ h₁ · - h₂

N = ρg ch₁ ² a –h₁ h₂ a +h₂ ² a = ρgac h₁ ² + h₂ ² - h₁ h₂

Тоді сила:

F = тg +2 μρgа (h₁ ² + h₂ ² - h₁ h₂ )

F = 4.9 ·10³ + 2 · 0.5 · 10⁴ (9+1-3) ≈ 285 · 10³ Н

Відповідь: необхідне зусилля для підіймання щита ≈ 285 · 10³ Н

№ 1.145

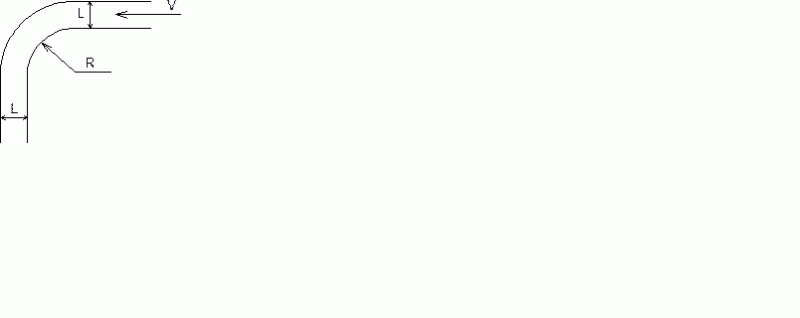

Каналом зрошувальної системи з радіусом закруглення R - 30 м і шириною L - 3 м тече вода. Два манометри, що містяться в одній горизонтальній площині біля зовнішньої і внутрішньої стінок каналу, дають покази, що відрізняються на р = 400 Па. Чому дорівнює швидкість води у каналі?

R = 30м

L - 3 м

Р = 400Па

S = 10³ кг/м³

V - ?

Різниця у показах манометрів дає значення додаткового тиску який створюється на повороті каналу за рахунок додаткової сили:

Р = F_дод / S_в = т V² / RS_в (1)

де F_дод = т V² / R- додаткова сила;

V - швидкість води у каналі;

S_в – площа внутрішньої поверхні бічної стінки каналу;

т = ρ· V (2)

- маса води яка протікає через поворот;

де V – об’єм води;

ρ- густина води.

Підставляємо (2) в (1).

Р = т V² / RS_в = ρ · V · V² / RS_в (3)

Об’єм води на повороті каналу:

V = S_в ·L

Тоді формула (3) матиме вигляд:

Р = ρ V² · V / RS_в = ρ V² · S_в · L / RS_в = ρ V² · L / R

Звідки:

S = = = =2м/с

Відповідь: швидкість води у каналі дорівнює 2м/с.

№ 2.030

Яка кількість теплоти потрібна для нагрівання повітря в кімнаті розмірами 2,5x5x3 м³ при початковому тиску 760 мм рт. ст.;а) від 0 °С до 1 °С; б) від 17 °С до 18 °С? Теплоємність при сталому тиску 1005,6 Дж/(кг · К)і показник адіабати 1,4.

V= 2,5 · 5 · 3= 37,5м³ Кількість теплоти, яка потрібна для

а) t₁ = 0 °С = 273К прогрівання повітря знаходиться:

t₂ = 1 °С = 274К Δ Q- С_ν т Δt

б) t₁ = 17 °С = 290К де С_ν - молярна теплоємність при

t₂ = 18 °С = 291К сталому об’ємі;

Р= 10⁵ Па тоді Q= С_V /μ · т Δt_,

Ср = 1005,6 Дж/(кг · К) де С_V - теплоємність яка пов’язана

γ = 1.4 з теплоємністю при сталому тиску

співвідношенням:

Q₁ ; Δ Q₂ - ? γ = Ср / С_V С_ν = Ср / γ

Отже

Δ Q= Ср / γ · т /μ · Δt

Для знаходження відношення т /μ скористаємось рівнянням Менделєєва-Клапейрона

р V = т /μ · R Т; т /μ = RV /RТ

підставляємо у Δ Q

Δ Q= RV /RТ · Ср / γ · Δt

а) Δ Q₁ = Δ Q₁ = 1.18 мДж

б) Δ Q₂ = Δ Q₁ = 1.1 мДж

Відповідь: Для прогрівання повітря в кімнаті необхідно використати таку кількість тепла а) Δ Q₁ = 1.18 мДж

б) Δ Q₁ = 1.1 мДж

№ 2.045

За допомогою тягоміра з похилою трубкою визначити абсолютний тиск у газоході котельного агрегату. Рідина, що використовується у тягомірі являє собою спирт з густиною 800 кг/м³ . Відлік по похилій шкалі АВ дорівнює 200 мм, кут нахилу трубки до горизонту 30°. Барометричний тиск становить 99085Па, температура 0 °С.

ρ = 800 кг/м³

АВ = 200 мм = 0.2м

α = 30°

Р_а = 99085Па

t= 0 °С

Δ Р- ?

Абсолютний тиск у газоході (Δ Р) дорівнює різниці атмосферного тиску (Р_а ) і тиску у газоході (Р):

Δ Р = Р_а - Р (1)

Внаслідок цієї різниці спирт піднімається по похилій трубці тягоміра на висоту, тобто:

Δ Р = Р_а - Р = ρgh (2)

Висота h дорівнює:

h = АВ · sіп α

Δ Р = ρgh= ρg· АВ · sіп α

Δ Р = ρg· АВ · sіп 30^о = 800 ·10 · 0.2 ·0.5 = 800Па.

Відповідь: Абсолютний тиск у газоході буде дорівнювати ΔР = 800Па.

№ 2.103

Стан вологого повітря, що засмоктується двигуном, характеризується температурою 25 °С і відносною вологістю 80%. Барометричний тиск становить 9,908·10³ Па. Знайти парціальний тиск пари у повітрі і вміст вологи в ній.

t = 25 °С = 298К 1) Відносна вологість повітря це

В = 80% відношення порціонального тиску парів

μ= 18 · 10^{-3 кг} /_моль води при температурі tдо тиску насичених парів води при тій самій температурі.

Р- ? В = Рt / Р_п (t) · 100%

Тиск насичених парів води при t = 25 °С беремо з таблиці:

Р_п (25 °С) = 3165Па

Тоді порціональний тиск при t = 25 °С буде:

Р(25 °С) = В · Р(25 °С) / 100%

Р = 80 · 3165 / 100 = 2532 (Па)

2) Вміст вологи – це густина води на t парів при температурі 25 °С. До парів води можна застосовувати рівняння Менделєєва-Клапейрона:

РV = т /μ · R Т;

якщо т = ρV, то

РV = ρV /μ · R Т;

тоді;

ρ= РМ / R Т

ρ = = 18.4 · 10^-3 кг/м³

Відповідь: Порціональний тиск пари у повітрі дорівнює 2532Па. Вміст вологи - 18.4 · 10^-3 кг/м³

№ 2.135

Визначити довжину екранної сталевої труби в топці сучасного котла, якщо нижній край колектора, до якого підключено екранні труби, опустився на 9 см. Різниця температур металу труби у холодному й гарячому станах становить 340 °С.

α = 1.06 · 10^-5 К^-1 Позначимо довжину екранної стале

l = 9см = 9· 10^-2 м вої трубки в точці котла через l.

t= 340 °С Нижній край колектора опустився

на Δl за рахунок видовження сталевої трубки під час нагрівання

l =?

Запишемо формулу для відносного видовження трубки:

Δl / l = αΔt (1)

де

α – температурний коефіцієнт розширення сталі;

Δt – різниця температур металу труби у холодному і гарячому станах.

З формули (1) знаходимо:

l = Δl / αΔt= = 25см

Відповідь: Довжина екранної сталевої трубки дорівнює 25см.
