Виды соединений резисторов

ЛАБОРАТОРНАЯ РАБОТА № 2

Тема: Виды соединений резисторов.

Цель работы: Проверить опытным путем справедливость соотношений при последовательном соединении резисторов, справедливость второго закона Кирхгофа.

Приборы и оборудование:

1. Амперметр

1А

3 шт.

2. Вольтметр

150 В

1 шт.

3. Съемный блок “Резисторы”

Порядок работы:

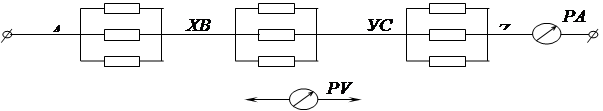

Задание 1. Собрать схему и показать ее преподавателю:


Задача 2. Подключить схему к источнику питания с напряжением 100В. Измерить силу тока цепи, напряжение сети, падение напряжения сети, падение напряжения на отдельных приемниках.

Измерено

Вычислено

U

I

U1

U2

U3

R1

R2

R3

Rоб.

B

A

B

B

B

Ом

Ом

Ом

Ом

100

0,16

33

32

33

206,25

200

206,25

612,5

110

0,17

36

36

36,5

211,76

211,76

214,70

638,22

Основные формулы и уравнения:

Напряжение при последовательном соединении

U = U1 + U2 + U3

Ток при последовательном соединении

I = I1 = I2 = I3

Общее сопротивление

R = R1 + R2 + R3

Закон Ома для участка цепи

Второй закон Кирхгофа

Расчет:

R123 = R1 + R2 + R3

Uоб = U1 + U2 + U3

Для 100 В:

Ом

Ом

Ом

R123 = 206.25 + 200 + 206.25 = 612,5 Ом

Uоб = 33 + 32 + 33 = 98 В

Для 110 В:

Ом

Ом

Ом

R123 = 211,76 + 211,76 + 21470 = 638,22 Ом

Uоб = 36 + 36 + 36,5 = 108,5 В.

Ответы на вопросы к отчету:

1. Единица ЭДС – Вольт [В].

2. Наряжение выражается в системе СИ в [B].

3. Ток в системе СИ выражается в [A].

4. а) Закон Ома для участка цепи звучит: Сила тока в проводнике пропорциональна напряжению на его концах и обратно пропорциональна сопротивлению проводника.

б) Закон Ома для полной цепи: Сила тока в цепи пропорциональна действующей в цепи ЭДС и обратно пропорциональна сумме сопротивлений цепи внутреннего сопротивления источника.

5. Второй закон Кирхгофа гласит: В любом замкнутом контуре, произвольно выбранном в разветвленной электрической цепи, алгебраическая сумма произведений сил токов на сопротивления соответствующих участков этого контура равна алгебраической сумме приложенных в нем ЭДС.

6. Общее сопротивление при последовательном соединении резисторов определяется по формуле R = R1 + R2 , при условии, что I = const, U = U1 + U2 .

7. Вывод: Из проделанной работы видна погрешность измерения. Это связано с неточностью измерительного прибора и неточностью зрительного восприятия.
