Пассажирские перевозки
Исходные данные
Мощность пассажиропотока в час пик Qmax . = 800
Табл. 1
Часы суток | Коэффициенты неравномерности пассажиропотоков по часам суток |
5–6 | 0,2 |
6–7 | 0,95 |
7–8 | 1,0 |
8–9 | 0,9 |
9–10 | 0,5 |
10–11 | 0,4 |
11–12 | 0,3 |
12–13 | 0,2 |
13–14 | 0,5 |
14–15 | 0,6 |
15–16 | 0,6 |
16–17 | 0,8 |
17–18 | 0,9 |
18–19 | 1,0 |
19–20 | 0,6 |
20–21 | 0,4 |
21–22 | 0,4 |
22–23 | 0,3 |
23–0 | 0,2 |
0–1 | 0,1 |
Табл. 2
Показатели маршрута | Вариант №7 |
Количество промежуточных остановок (за оборот), ед | 28 |
Протяжённость маршрута (за оборот), км | 19 |
Техническая скорость, км/ч | 23 |
Коэффициент дефицита автобусов | 0.96 |
Нулевой пробег, км | 4 |
Время простоя на промежуточном пункте, с | 12 |
Суммарное время отстоя на конечных пунктах, мин | 7 |
Себестоимость перевозок при малой вместимости большой вместимости |
6,0 |
4,0 |
Определяем значения мощности пассажиропотока по часам суток
Qпасс . = Qmax .* ŋн i
Табл. 3
Часы суток | ![]() |
Qпасс |
5–6 | 0,2 | 160 |
6–7 | 0,95 | 760 |
7–8 | 1,0 | 800 |
8–9 | 0,9 | 720 |
9–10 | 0,5 | 400 |
10–11 | 0,4 | 320 |
11–12 | 0,3 | 240 |
12–13 | 0,2 | 160 |
13–14 | 0,5 | 400 |
14–15 | 0,6 | 480 |
15–16 | 0,6 | 480 |
16–17 | 0,8 | 640 |
17–18 | 0,9 | 720 |
18–19 | 1,0 | 800 |
19–20 | 0,6 | 480 |
20–21 | 0,4 | 320 |
21–22 | 0,4 | 320 |
22–23 | 0,3 | 240 |
23–0 | 0,2 | 160 |
0–1 | 0,1 | 80 |
Рассчитываем время оборота, время рейса, эксплуатационную скорость автобуса на маршруте
Время оборота:
где Lм
– протяженность маршрута, км
Vт – техническая скорость движения, км/ч
nп.о. – количество промежуточных остановок
tп.о. – время промежуточной остановки, мин
tк.о. – время конечной остановки, мин
60 – переводной коэффициент
tоб.
= = 1,03 час = 60 мин
Время рейса:
tрейса
= tрейса
=
= 30 мин
Эксплуатационная скорость на маршруте:
Vэкс
=Vэкс
=
= 19 км/ч
Выбор типа подвижного состава
Выбираем два типа автобусов, условно названных автобусами большой и малой вместимости, по которым ведется сравнение.
Табл. 4
Марка и модель автобуса | Число мест для сидения qс , пасс. |
Общая вместимость автобуса при ﻻ = 1 qн , пасс. |
ЛиАЗ-5256 | 30 | 85 |
ЛиАЗ-6212 | 32 | 124 |
Расчёт потребного количества автобусов
Ам
= ,
где Qmax – максимальная мощность пассажиропотока, пасс/ч;
qн – номинальная вместимость автобуса, пасс.
tо – время оборота автобуса на маршруте, мин;
Количество автобусов малой вместимости:
Ам ЛиАЗ-5256
= 10 ед.
Количество автобусов большой вместимости:
Ам ЛиАЗ-6212
= = 7 ед.
Определяем интервал движения автобусов
Интервал движения: Iа
= , мин.
где tо – время оборота автобуса на маршруте, мин;
Ам – количество автобусов на маршруте;
Для автобусов малой вместимости:
Iа ЛиАЗ-5256
= = 6 мин
Для автобусов большой вместимости:
Iа ЛиАЗ-6212
= = 10 мин
Табл. 5
Aм, ед | Интервалы Ia , мин |
1 | 60 |
2 | 30 |
3 | 20 |
4 | 15 |
5 | 12 |
6 | 10 |
7 | 9 |
8 | 8 |
9 | 7 |
10 | 6 |
Для определения организационных показателей работы автобусов для каждого значения часового пассажиропотока – часовое количество автобусов на маршруте и интервал движения, строим номограмму:
Номограмма для определения часовой потребности в автобусах на маршруте:
6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 | 30 | 60 |
![]() ![]() |
![]() ![]() |
![]() |
![]() ![]() |
![]() ![]() |
5 | 4 | 3 | 2 | 1 |
q = 124
q =85
![]() |
По полученным данным составим таблицу
Табл. 6
Часы суток | Мощность пассажиропотока | ЛиАЗ-5256 (qн = 85) | Ia | ЛиАЗ-6212 (qн = 124) | Ia |
5–6 | 160 | 2 | 30 | 2 | 30 |
6–7 | 760 | 9 | 7 | 7 | 10 |
7–8 | 800 | 10 | 7 | 7 | 9 |
8–9 | 720 | 9 | 7 | 6 | 10 |
9–10 | 400 | 5 | 12 | 3 | 20 |
10–11 | 320 | 4 | 15 | 3 | 20 |
11–12 | 240 | 3 | 20 | 2 | 30 |
12–13 | 160 | 2 | 30 | 2 | 30 |
13–14 | 400 | 5 | 12 | 3 | 20 |
14–15 | 480 | 6 | 10 | 4 | 15 |
15–16 | 480 | 6 | 10 | 4 | 15 |
16–17 | 640 | 8 | 8 | 5 | 12 |
17–18 | 720 | 9 | 7 | 6 | 10 |
18–19 | 800 | 10 | 7 | 7 | 9 |
19–20 | 480 | 6 | 10 | 4 | 15 |
20–21 | 320 | 4 | 15 | 3 | 20 |
21–22 | 320 | 4 | 15 | 3 | 20 |
22–23 | 240 | 3 | 20 | 2 | 30 |
23–0 | 160 | 2 | 30 | 2 | 30 |
0–1 | 80 | 1 | 60 | 1 | 60 |
Корректировка выпуска автобусов на маршрут
Корректировка «пиковых» зон проводится в соответствии с возможностью ПАТП по выпуску автобусов, т.е. с учетом коэффициента дефицита автобусов:
Ак пик = Ар пик * Кдеф,
где Ак пик – действительное (откорректированное) значение числа автобусов на маршруте;
Ар пик – необходимое (расчетное) значение количества автобусов на маршруте;
Кдеф – коэффициент дефицита автобусов = 0.96
Корректировка «допиковой», «межпиковой» и «послепиковой» зон проводится в соответствии с выбором оптимальных величин интервалов движения по времени суток.
Минимальное количество автобусов, которое необходимо иметь на маршруте Аmin , определяется по предельно допустимому интервалу движения автобусов в часы спада пассажиропотоков по формуле:
Amin
= =
= 4 ед.
Табл. 7
Часы суток | Ар ЛиАЗ-5256 | Ак ЛиАЗ-5256 | Ар ЛиАЗ-6212 | Ак ЛиАЗ-6212 |
5–6 | 2 | 4 | 2 | 4 |
6–7 | 9 | 10 | 7 | 7 |
7–8 | 10 | 10 | 7 | 7 |
8–9 | 9 | 10 | 6 | 7 |
9–10 | 5 | 6 | 3 | 4 |
10–11 | 4 | 4 | 3 | 4 |
11–12 | 3 | 4 | 2 | 4 |
12–13 | 2 | 4 | 2 | 4 |
13–14 | 5 | 6 | 3 | 4 |
14–15 | 6 | 7 | 4 | 5 |
15–16 | 6 | 7 | 4 | 5 |
16–17 | 8 | 9 | 5 | 6 |
17–18 | 9 | 10 | 6 | 6 |
18–19 | 10 | 10 | 7 | 7 |
19–20 | 6 | 7 | 4 | 5 |
20–21 | 4 | 4 | 3 | 4 |
21–22 | 4 | 4 | 3 | 4 |
22–23 | 3 | 4 | 2 | 4 |
23–0 | 2 | 4 | 2 | 4 |
0–1 | 1 | 4 | 1 | 4 |

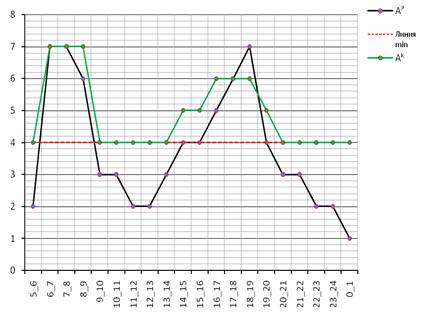

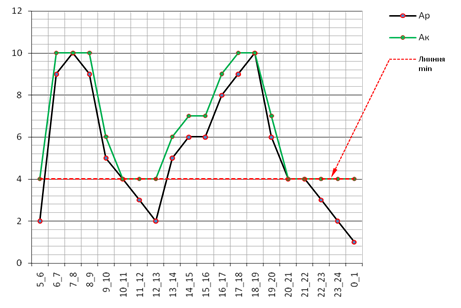

Строим графики расчётного и скорректированного выпуска автобусов малой (q =85) и большой (q =124) вместимости на маршрут.
q =124
q =85

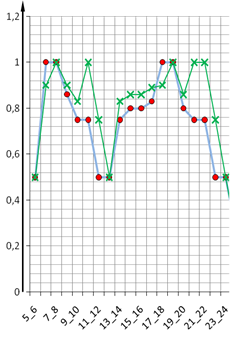

Коэффициент наполнения по часам суток в «межпиковой» зоне устанавливается с учетом уровня качества обслуживания пассажиров по формуле: =
Табл. 8
Часы суток | ![]() |
![]() |
5–6 | 0,5 | 0,5 |
6–7 | 0,9 | 1 |
7–8 | 1 | 1 |
8–9 | 0,9 | 0,86 |
9–10 | 0,83 | 0,75 |
10–11 | 1 | 0,75 |
11–12 | 0,75 | 0,5 |
12–13 | 0,5 | 0,5 |
13–14 | 0,83 | 0,75 |
14–15 | 0,86 | 0,8 |
15–16 | 0,86 | 0,8 |
16–17 | 0,89 | 0,83 |
17–18 | 0,9 | 1 |
18–19 | 1 | 1 |
19–20 | 0,86 | 0,8 |
20–21 | 1 | 0,75 |
21–22 | 1 | 0,75 |
22–23 | 0,75 | 0,5 |
23–0 | 0,5 | 0,5 |
0–1 | 0,25 | 0,25 |
Окончательный выбор автобуса делается по экономическому критерию – себестоимости перевозок S.
Себестоимость изменяется обратно пропорционально качеству предоставляемых услуг:
S = ,
где Sﻻ
i
– себестоимость 1 пасс-км при определенном значении ;
с – постоянная величина, равная значению себестоимости при = 1;
– коэффициент наполнения автобуса в заданный час.
Табл. 9
Часы суток | ЛиАЗ-5256 | ЛиАЗ-6212 |
5–6 | 12 | 8 |
6–7 | 6,7 | 4,65 |
7–8 | 6 | 4 |
8–9 | 6,7 | 4,65 |
9–10 | 7,23 | 5,33 |
10–11 | 6 | 5,33 |
11–12 | 8 | 8 |
12–13 | 12 | 8 |
13–14 | 7,23 | 5,33 |
14–15 | 6,98 | 5 |
15–16 | 6,98 | 5 |
16–17 | 6,74 | 4,82 |
17–18 | 6 | 4 |
18–19 | 6 | 4 |
19–20 | 6,98 | 5 |
20–21 | 6 | 5,33 |
21–22 | 6 | 5,33 |
22–23 | 8 | 8 |
23–0 | 12 | 8 |
0–1 | 24 | 16 |
Для окончательного выбора автобуса определяют средневзвешенные величины коэффициента наполнения за сутки по формуле:
ср.взв.
=
,
где ∑Qчас – суточный пассажирооборот, пасс/сут.
∑АЧ – транспортная работа, авт-ч.
Для ЛиАЗ-5256
ср.взв
.
=
= 0,75
Для ЛиАЗ-6212 ср.взв
=
= 0,66
Для дальнейших расчётов выбираем автобус ЛиАЗ-6212, так как себестоимость этого автобуса ниже, чем у автобуса ЛиАЗ-5256, что подтверждает графическое изображение.

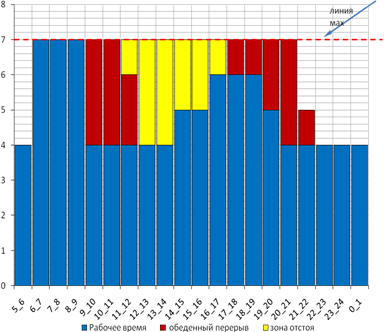

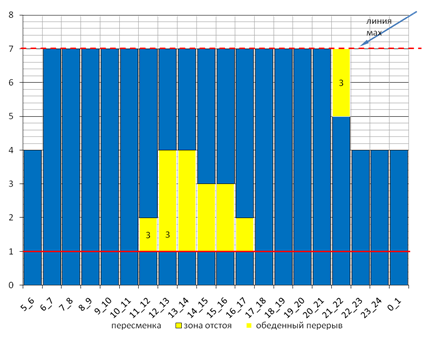

Графоаналитический метод по определению рациональной организации работы автобусов и труда водителей
В качестве исходного материала данного метода служит диаграмма потребности в автобусах по часам суток.
Целью графоаналитического метода является определение минимально необходимого набора режимов работы автобусов и водителей на маршруте при достижении наименьших общих затрат (машино-часов) с учетом ограничений, определяющих те или иные нормативы (продолжительность смен водителей, предоставление обеденных перерывов, сменность и т.д.).
На первом этапе графоаналитического метода определяем:
– линию «максимум», соответствующую максимальному количеству выпускаемых автобусов Аmax ;
– зоны обеденных перерывов В1 и В2, равные В1 (В2 ) = Аmax (0.5…2), ч;
– зону межсменного отстоя С;
– транспортную работу в автобусо-часах (Ач).
Определение рационального времени для обеденных перерывов и отстоев автобусов выполняется графически. Обеденные перерывы обычно предоставляются после окончания часов пик. Набор фонда времени на обеденные перерывы водителей утренних смен следует производить не позднее 5 часов после выхода последнего автобуса, а для водителей вечерних смен не позднее, чем за 4–5 часов до окончания работы автобусов на маршруте.
На втором этапе определяется общее количество машино-смен равное:
,
Где ∑tнул – суммарный нулевой пробег всех автобусов в течение суток, определяется по формуле:
∑tнул
=
∑tнул
== 1,22 ч
Tсм – продолжительность рабочей смены водителя, ч;
Tсм = 7 ч;
tп.з. – подготовительно-заключительное время;
tп.з. = 0,4 ч;
lнул – нулевой пробег, км;
lнул = 4 км;
Vт – техническая скорость, км/ч;
Vт = 23 км/ч.
= 15 смен,
Классификация автобусов по сменности определяется по выражению:
ΔАм = ∑АС – 2*Аmax ,
где ΔАм – количество автобусов, продолжительность работы которых отличается от продолжительности работы автомобилей с двухсменным режимом работы.
ΔАм = 15 – 2*7 = 1
Примечание. Если:
ΔАм >0 – по абсолютной величине это значение соответствует количеству автобусов, имеющих трехсменный режим работы;
ΔАм <0 – по абсолютной величине это значение соответствует количеству автобусов, имеющих односменный режим работы;
ΔАм = 0 – все автобусы имеют двухсменный режим работы.
На третьем этапе графически перестраиваем зоны «В1», «В2» и «С» таким образом, чтобы каждому водителю был предоставлен обеденный перерыв с учетом норм, а разнообразие режимов работы автобусов по продолжительности было минимальным.
Определение формы работы автобусных бригад
Для всех полученных режимов работы автобусов необходимо выбрать формы работы автобусных бригад с учетом того, чтобы месячный баланс рабочего времени Вм норм укладывался в норматив:
Вм норм . = 173 (+ 10)
Фактический месячный баланс определяется по формуле:
Вм = Тсм * Др , ч
Вм = (Тм + tдоп + tп.з. + tнул. )*Др , ч
где Тм – время работы водителя на маршруте;
tдоп – дополнительное время работы водителя по заказу;
tп.з. – подготовительно-заключительное время;
tнул – время на нулевой пробег;
Др – количество рабочих дней в течение месяца.
Тсм
=∑tмаршрута
+tнул
+tн/з
+tзаказа
Тсм =19/3+0.2+0.4=6.93 ч
Расчет цикличности работы водителей – чередование рабочих и выходных дней водителя – определяется по формуле:
Др =Вм норм . / Тсм. факт
Др = 173 /6.93 = 24,96 = 25 смен
Соотношение (Др /Дк ), где Дк – календарное количество дней за месяц, будет являться основой для составления графика работы водительских бригад.
Др /Дк = 25/30 = РРВРР
Табл. 10. График работы водительских бригад
авт | вод | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | …. | 29 | 30 |
2 | 1 | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | В | |
2 | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | В | Р | ||
3 | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | Р | Р | ||
2 | 4 | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | В | |
5 | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | В | Р | ||
6 | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | В | Р | Р | Р | Р |
Табл. 11. Сводное маршрутное расписание
№ вых. | tвых | Нач. пункт | 1 | 2 | 3 | 4 | 5 | |||||
А | Б | А | Б | А | Б | А | Б | А | Б | |||
201 | 445 | А | 500 | 530 | 600 | 630 | 700 | 730 | 800 | 830 | ||
500 | 530 | 600 | 630 | 700 | 730 | 800 | 830 | |||||
202 | 445 | Б | 500 | 530 | 600 | 630 | 700 | 730 | 800 | |||
500 | 530 | 600 | 630 | 700 | 730 | 800 | ||||||
203 | 500 | А | 515 | 545 | 615 | 645 | 715 | 745 | 815 | 845 | ||
515 | 545 | 615 | 645 | 715 | 745 | 815 | 845 | |||||
204 | 500 | Б | 515 | 645 | 715 | 745 | 815 | 845 | 915 | |||
515 | 545 | 615 | 645 | 715 | 845 | 915 | ||||||
205 | 545 | А | 600 | 630 | 700 | 730 | 800 | 830 | ||||
600 | 630 | 700 | 730 | 800 | 830 | |||||||
206 | 545 | Б | 600 | 630 | 700 | 730 | 800 | |||||
600 | 630 | 700 | 730 | 800 | ||||||||
207 | 600 | А | 610 | 640 | 710 | 740 | 810 | 840 | ||||
610 | 640 | 710 | 740 | 810 | 840 |
Табл. 12. Суточная ведомость технико-эксплуатационных показателей
Наименование показателей | Единицы измерения | Численные значения | Формула |
Протяженность маршрута, lм | км | 19 | По условию |
Время оборотного рейса, to б | ч | 1 | ![]() |
Эксплуатационная скорость, Vэ | км/ч | 19 | ![]() |
Общее нарядное время, в т.ч.: | ч/сут | 152,27 | ![]() ![]() ![]() ![]() |
Маршрутное, ∑АМ | ч/сут | 127 | |
На нулевой пробег, ∑tнул | ч/сут | 1,22 | ∑tнул
= |
Подготовительно-заключительное время водителей, ∑tп.з. | ч/сут | 0,8 | ![]() ![]() |
Доп. время работы, ∑tз. | ч/сут | 4 | Схема |
Межсменное время отстоя, зона С | ч | 14 | Схема |
Общий суточный пробег, в т.ч.: | км/сут | 1890 | ![]() ![]() ![]() |
На маршруте ∑Lм | км/сут | 1862 | ![]() ![]() ![]() |
Нулевой ∑Lнул | км/сут | 28 | ![]() ![]() ![]() |
Коэффициент использования пробега, β | - | 0,98 | ![]() ![]() |
Число рейсов автобусов, Zр | ед./сут | 14 | ![]() |
Количество автобусов, работающих на маршруте, Ам | ед. | 7 | |
Тип и пассажировместимость автобуса | пасс. | ЛиАЗ-6212, q= 124 |
|
Коэффициент наполнения, ﻻ ср. взв. | - | 0,66 | ![]() |
Количество водителей, работающих на маршруте, Nв | ед. | 15 | |
Количество рабочих смен водителей, Nр.с.м. | ед./сут | 2 |
Список используемой литературы
1. А.И. Рощин, А.А. Пасынский Организация городского автобусного маршрута, М. 2008.
Похожие работы
-
Организация работы автобусов на пригородном маршруте Выкса Навашино
Тема: Организация работы автобусов на пригородном маршруте «Выкса – Навашино» Содержание: 1. Введение. 2.1Определить расстояние между остановочными пунктами и в целом по маршруту.
-
Пассажирские перевозки 6
Содержание Введение. 3 1. Исходные данные. 5 2. Определение технико-экономических показателей работы автобусов на городских маршрутах. 7 3. Требования к водителям и организация их труда. 14
-
Организация работы автобусов на пригородном маршруте
ТУЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ КОЛЛЕДЖ Специальность 190701 – «организация перевозки и управление на автомобильном транспорте» Курсовой проект
-
Технология организация и управление пассажирскими автомобильными перевозками
ЗАДАЧА 1 По результатам обследования пассажиропотоков в час пик (таблица 2) определите следующие показатели: количество перевозимых пассажиров за час,
-
Транспорт
1.ВЕДЕНИЕ Роль транспортной отрасли производства в современной экономике очень велика.. От ее эффективности зависит эффективность работы других отраслей промышленности , а следовательно , и эконамического благосостояния страны .
-
Организация пригородного движения
МПС РФ Петербургский Государственный Университет Путей Сообщения Кафедра « Управление Эксплуатационной работой » Курсовой проект тема: Организация пассажирского движения.
-
Организация и управление пассажирскими перевозками
1. Введение Автобусный транспорт представляет наиболее массовый вид пассажирского автомобильного транспорта. Он играет существенную роль в единой транспортной системе страны. На его долю приходится более 60% объёма перевозок от всех видов массового пассажирского транспорта, и пассажирооборот составляет около 40%.
-
Пассажирские перевозки 3
СОДЕРЖАНИЕ 1. ВВЕДЕНИЕ 2. РАСЧЕТНО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 2.1Определить расстояние между остановочными пунктами и в целом по маршруту (таблица 1).
-
Оперативное планирование грузовых и пассажирских автомобильных перевозок
Определение объема перевозок пассажиров на городском автобусном маршруте в прямом и обратном направлении по часам суток: разработка посуточного плана, эпюры грузопотоков, графика подвижного состава, объемов и маршрутов перевозок, диаграмм потребностей.
-
Методы оценки мер по повышению эффективности функционирования грузоперевозок
Построение эпюры грузооборотов и определение расстояния перевозки. Вычисление объемной грузоподъемности, коэффициента использования массы автомобиля в зависимости от характера трассы. Расчет пропускной способности дороги, рейса и оборота автобуса.
