Расчет показателей надежности состава ЗИП погрешности электронных средств
Контрольная работа
«Расчет показателей надежности, состава ЗИП, погрешности электронных средств»
Павловский М.И.
1. Расчет показателей надежности

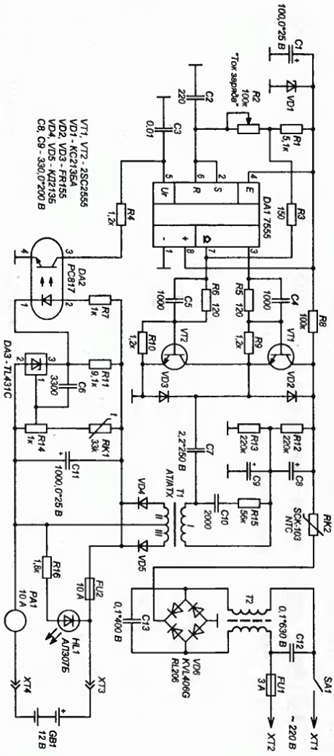

Для расчета показателей надежности выбрана схема зарядного устройства на силовом инверторе из журнала «Радиолюбитель» №08 за 2009 год.
Таблица 1 - Определение величины интенсивности отказов
Наименование элемента | Обозначение по схеме | Количество nj | Номинальная интенсивность отказов лj0 , 10-6 ч-1 | Режим работы | Поправочный коэффициент бj | Значение nj *лj0 *бj | |
t | kн | ||||||
Аккумулятор | GB1 | 1 | 0,01 | 45 | 1 | 2,4 | 0,024 |
Амперметр | PA1 | 1 | 0,01 | 45 | 0,5 | 0,2 | 0,002 |
Аналоговый таймер | DA1 | 1 | 0,075 | 45 | 1 | 2,4 | 0,18 |
Выключатель | SA1 | 1 | 0,07 | 45 | 0,8 | 1,8 | 0,126 |
Выпрямитель | VD6 | 1 | 0,2 | 45 | 0,9 | 0,91 | 0,182 |
Диоды | VD1-VD5 | 5 | 0,2 | 45 | 0,7 | 0,76 | 0,76 |
Дроссель | T2 | 1 | 0,02 | 45 | 0,9 | 2,4 | 0,048 |
Конденсаторы | C1, C7 | 2 | 0,035 | 45 | 0,5 | 0,64 | 0,044 |
Конденсаторы | C2, C3 | 2 | 0,035 | 45 | 0,4 | 0,9 | 0,063 |
Конденсаторы | C4, C5 | 2 | 0,035 | 45 | 0,6 | 0,9 | 0,063 |
Конденсаторы | C6, C8-C13 | 7 | 0,035 | 45 | 0,7 | 1,24 | 0,303 |
Оптопара | DA2 | 1 | 0,075 | 45 | 1 | 2,4 | 0,18 |
Предохранители | FU1, FU2 | 2 | 0,5 | 45 | 0,6 | 0,76 | 0,76 |
Резисторы | R15 | 1 | 0,071 | 45 | 0,4 | 0,51 | 0,036 |
Резисторы | R3, R5, R6 | 3 | 0,071 | 45 | 0,2 | 0,33 | 0,07 |
Резисторы | R2, R8, R12, R13 | 4 | 0,071 | 45 | 0,5 | 0,6 | 0,17 |
Резисторы | R1, R4, R7, R9-R11, R14, R16 | 8 | 0,071 | 45 | 0,3 | 0,42 | 0,238 |
Светодиод | HL1 | 1 | 0,2 | 45 | 0,7 | 0,76 | 0,152 |
Стабилизатор напряжения | DA3 | 1 | 1 | 45 | 1 | 2,4 | 2,4 |
Терморезисторы | RK1, RK2 | 2 | 0,2 | 45 | 0,4 | 0,51 | 0,204 |
Транзисторы | VT1, VT2 | 2 | 0,5 | 45 | 0,8 | 1,22 | 1,22 |
Трансформатор | T1 | 1 | 1,09 | 45 | 0,9 | 2,4 | 2,616 |
Выберем поправочные коэффициенты в зависимости от условий эксплуатации устройства (рис. 1).
k1=1, k2=2.5, k3=1;
Рис. 1
Интенсивность отказов изделия:
λ=2.461*10-5 ч-1 ;
Определяем среднее время безотказной работы Tm :
Tm = 40633.64 ч.

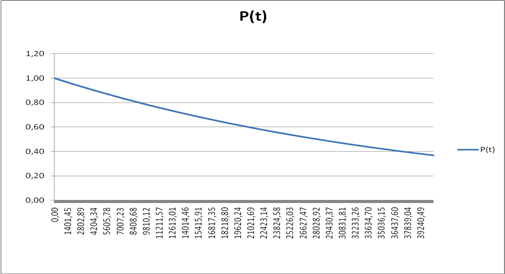

Построим график вероятности безотказной работы P(t) = exp(-λt) рис. 2.
Рис. 2
P(Tm ) = 0.37;
2. Расчет комплекса одиночного ЗИП
Таблица 2 - Определение состава комплекта ЗИП
Наименование элемента | Обозначение по схеме | Кол - во nj | Номинальная интенсивность отказов лj0, 10-6 ч-1 | Среднее число отказов mi | Необходимое число ЗИП | Фактическая вероятность необеспечения ЗИП гi |
Аккумулятор | GB1 | 1 | 0,01 | 0,0004 | 0 | 0,0006 |
Амперметр | PA1 | 1 | 0,01 | 0,0004 | 0 | 0,0006 |
Аналоговый таймер | DA1 | 1 | 0,075 | 0,0030 | 1 | 0,0006 |
Выключатель | SA1 | 1 | 0,07 | 0,0028 | 1 | 0,0006 |
Выпрямитель | VD6 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Диоды | VD1-VD5 | 5 | 0,2 | 0,0406 | 1 | 0,0006 |
Дроссель | T2 | 1 | 0,02 | 0,0008 | 1 | 0,0006 |
Конденсатор | C1 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C10 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C11 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C12 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C13 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C2 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C3 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C6 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсатор | C7 | 1 | 0,035 | 0,0014 | 1 | 0,0006 |
Конденсаторы | C4, C5 | 2 | 0,035 | 0,0028 | 1 | 0,0006 |
Конденсаторы | C8, C9 | 2 | 0,035 | 0,0028 | 1 | 0,0006 |
Оптопара | DA2 | 1 | 0,075 | 0,0030 | 1 | 0,0006 |
Предохранитель | FU1 | 1 | 0,5 | 0,0203 | 1 | 0,0006 |
Предохранитель | FU2 | 1 | 0,5 | 0,0203 | 1 | 0,0006 |
Резистор | R1 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R11 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R15 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R16 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резистор | R3 | 1 | 0,071 | 0,0029 | 1 | 0,0006 |
Резисторы | R12, R13 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R2, R8 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R5, R6 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R7, R14 | 2 | 0,071 | 0,0058 | 1 | 0,0006 |
Резисторы | R4, R9, R10 | 3 | 0,071 | 0,0087 | 1 | 0,0006 |
Светодиод | HL1 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Стабилизатор напряжения | DA3 | 1 | 1 | 0,0406 | 1 | 0,0006 |
Терморезистор | RK1 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Терморезистор | RK2 | 1 | 0,2 | 0,0081 | 1 | 0,0006 |
Транзисторы | VT1, VT2 | 2 | 0,5 | 0,0406 | 1 | 0,0006 |
Трансформатор | T1 | 1 | 1,09 | 0,0443 | 1 | 0,0006 |
Рассчитываем усредненную вероятность необеспечения ЗИП на одну группу сменных элементов:
α=0.96;
γ ≈ 0.0011;
Исходя из полученных данных, рассчитаем значение фактической вероятности обеспечения ЗИП:
αф = 0.9778 > α
3. Расчет погрешности

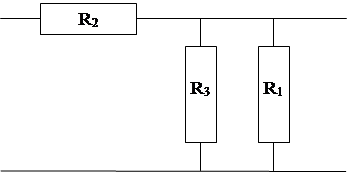

Схема функционального узла (рис. 3):
Рис. 3
Параметры элементов:
R1, кОм | R2, кОм | R3, кОм | TKR1, о С-1 | TKR2, о С-1 | TKR3, о С-1 | KCR1, час-1 | KCR2, час-1 | KCR3, час-1 |
15±20% | 12±10% | 10±10% | (5±2)10-3 | (4±1)10-3 | (3±1)10-3 | (6±2)10-5 | (4±1)10-5 | (5±1)10-5 |
Исходя из предложенной схемы, получим уравнение зависимости модуля коэффициента передачи от схемных параметров:
Рассчитываем коэффициенты влияния всех параметров по формуле:
Значения коэффициентов влияния:
Параметр | R1 | R2 | R3 |
Коэф. влияния | 2/15 | 2/3 | 1/5 |
Рассчитываем среднее значение производственной погрешности Ei и величину половины допуска δi :
E1 =0%, E2 =0%, E3 =0%;
δ1 =20%, δ2 =10%, δ3 =10%;
Рассчитаем значение середины поля рассеивания производственной погрешности:
Ey пр =2/15*0+2/3*0+1/5*0 = 0;
Значение половины поля рассеивания ly пр производственной погрешности:
ly пр = ((2/15)2 *202 +(2/3)2 *102 +(1/5)2 *102 )1/2 ≈7.45%;
Параметр | Ey пр | ly пр |
Значение | 0 | 7,45% |
Рассчитаем характеристики температурной погрешности:
E(TKR1 )=0%, E(TKR2 )=0%, E(TKR3 )=0%;
δ(TKR1 )=40%, δ(TKR2 )=25%, δ(TKR3 )=33%;
Среднее значение E(TKY) температурного коэффициента (ТК) выходного параметра и величина половины поля рассеивания l ( TKY ) :
E(TKY) = 2/15*0+2/3*0+1/5*0 = 0%;
l(TKY) = ((2/15)2 *402 +(2/3)2 *252 +(1/5)2 *332 )1/2 ≈18.7%;
Среднее значение Ey t и величина половины поля рассеивания ly t температурной погрешности выходного параметра:
Ey t = Δt* E(TKY);
t1=-15o C, Ey t1 = (-15-20)*0=0;
t2=35o C, Ey t2 = (35-20)*0=0;
ly t = |Δt|* l(TKY) ;
t1=-15o C, ly t1 = | (-15-20) |*18.7=35*0.187=6.545 o C;
t2=35o C, ly t2 = | (35-20) |*18.7=15* 0. 187=2 . 805 o C;
Температура/Погрешности | Ey t , o C | ly t , o C |
t1=-15 o C | 0 | 6.545 |
t 2 =35 o C | 0 | 2.805 |
Рассчитаем характеристики погрешности старения:
E(KСR1 )=0%, E(KСR2 )=0%, E(KСR3 )=0%;
δ(KСR1 )=33%, δ(KСR2 )=25%, δ(KСR3 )=20%;
Среднее значение E(KCY) коэффициента старения (КС) выходного параметра и величина половины поля рассеивания l ( KCY ) KC выходного параметра:
E(TKY) = 2/15*0+2/3*0+1/5*0 = 0%;
l(TKY) = ((2/15)2 *332 +(2/3)2 *252 +(1/5)2 *202 )1/2 ≈17.7%;
Среднее значение Ey τ и величина половины поля рассеивания ly τ погрешности старения выходного параметра:
τ=2000 часов;
Ey τ = τ* E ( KCY ) = 2000*0 = 0 ч.;
ly τ = τ* l ( KCY ) = 2000*0.177 = 354 ч.;
Параметр | Ey τ ч. | ly τ ч. |
Значение | 0 | 354 |
Определяем верхнюю и нижнюю границу поля рассеивания эксплуатационной погрешности:
Среднее значение эксплуатационной погрешности выходного параметра для температуры t и времени τ:
Ey t , τ = Ey пр + Ey t + Ey τ = 0+0+0 = 0;
Величина половины поля рассеивания эксплуатационной погрешности выходного параметра для температуры t и времени τ:
ly t1,0 = (0.07452 +6.5452 +02 )1/2 =6.54;
ly t2,0 = (0.07452 +2.8052 +02 )1/2 =2.80;
ly t1, Т = (0.07452 +6.5452 +3542 )1/2 =354.06;
ly t2, Т = (0.07452 +2.8052 +3542 )1/2 =354.01;
Итоговая верхняя и нижняя границы поля рассеивания эксплуатационной погрешности выходного параметра для температуры и времени:
l + t ,τ = 354.06; l - t ,τ = – 354.06;
