Система координат станка детали и инструмента
Система координат детали, станка, инструмента
1 Система координат детали.
2 Система координат станка.
3 Система координат инструмента.

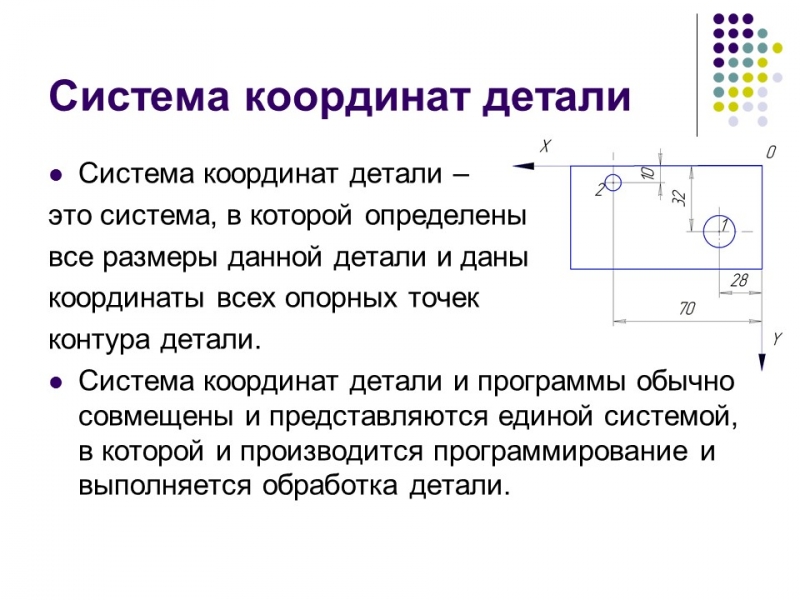

Система координат детали
- Система координат детали –
это система, в которой определены
все размеры данной детали и даны
координаты всех опорных точек
контура детали.
- Система координат детали и программы обычно совмещены и представляются единой системой, в которой и производится программирование и выполняется обработка детали.

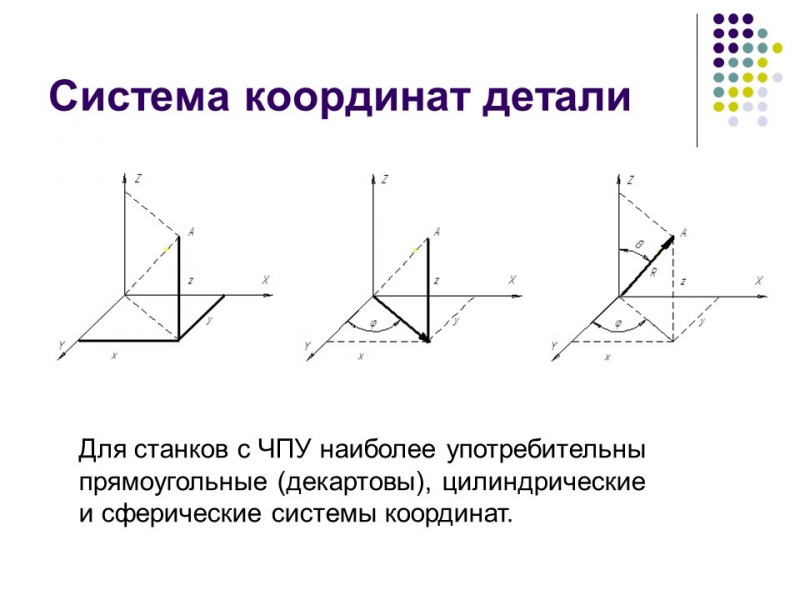

Система координат детали

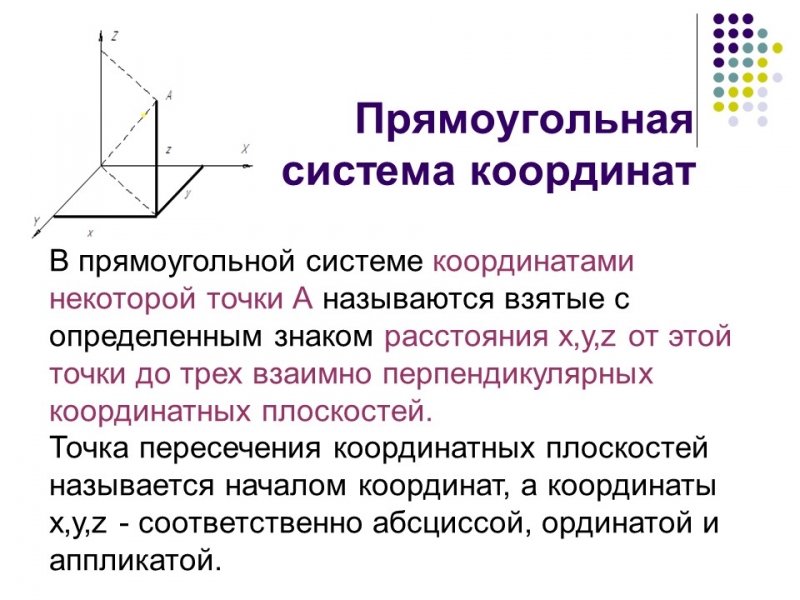

Прямоугольная
система координат

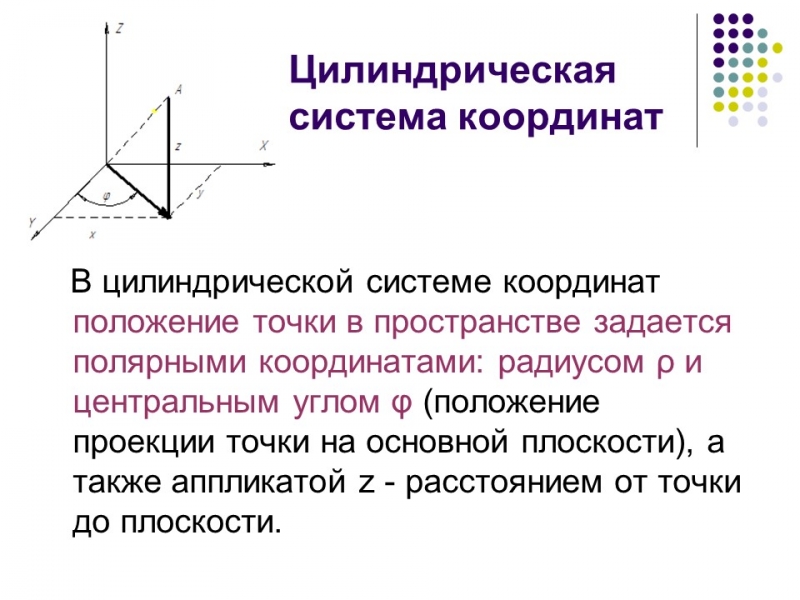

Цилиндрическая система координат
В цилиндрической системе координат положение точки в пространстве задается полярными координатами: радиусом ρ и центральным углом φ (положение проекции точки на основной плоскости), а также аппликатой z - расстоянием от точки до плоскости.

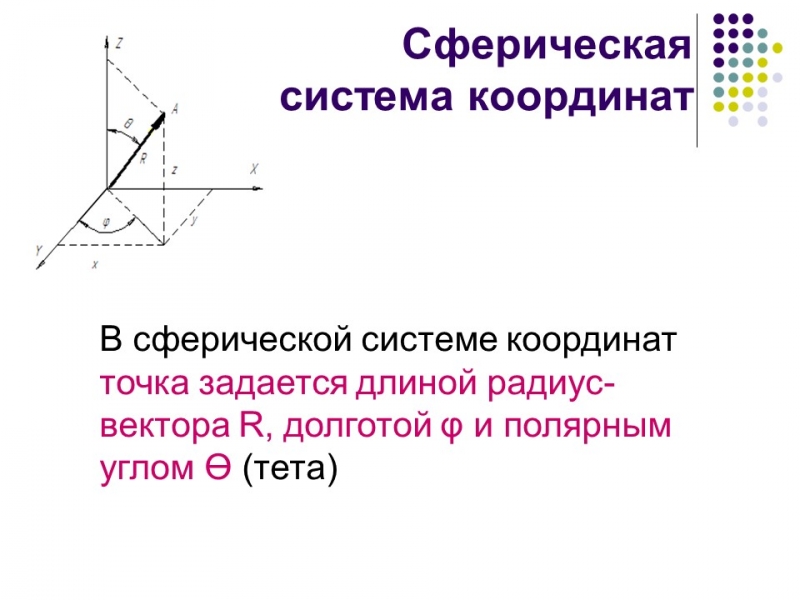

Сферическая система координат

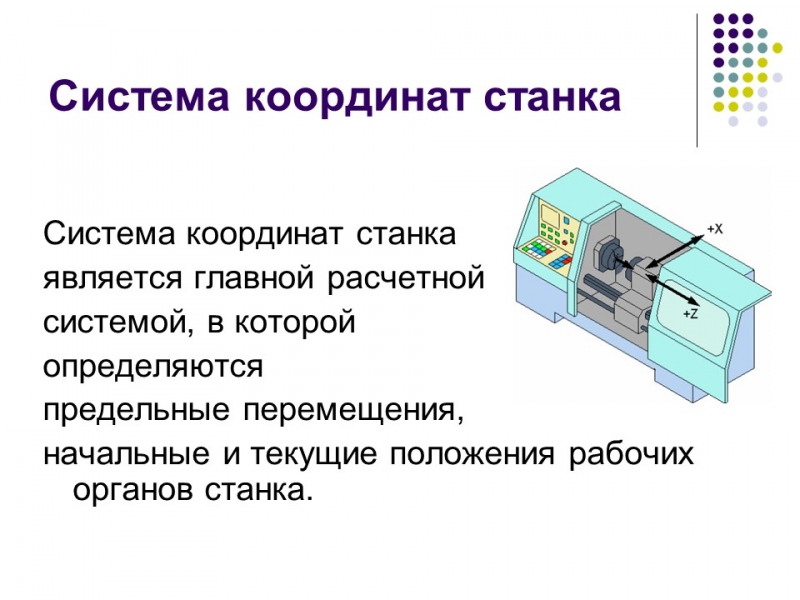

Система координат станка
Система координат станка
является главной расчетной
системой, в которой
определяются
предельные перемещения,
начальные и текущие положения рабочих органов станка.
Система координат станка
Система координат станка
Положительные направления осей координат определяются по правилу правой руки. Большой палец указывает положительное направление оси абсцисс, указательный – оси ординат, средний – оси аппликат.
Ось z всегда совпадает
с осью вращения
шпинделя станка.
Система координат станка

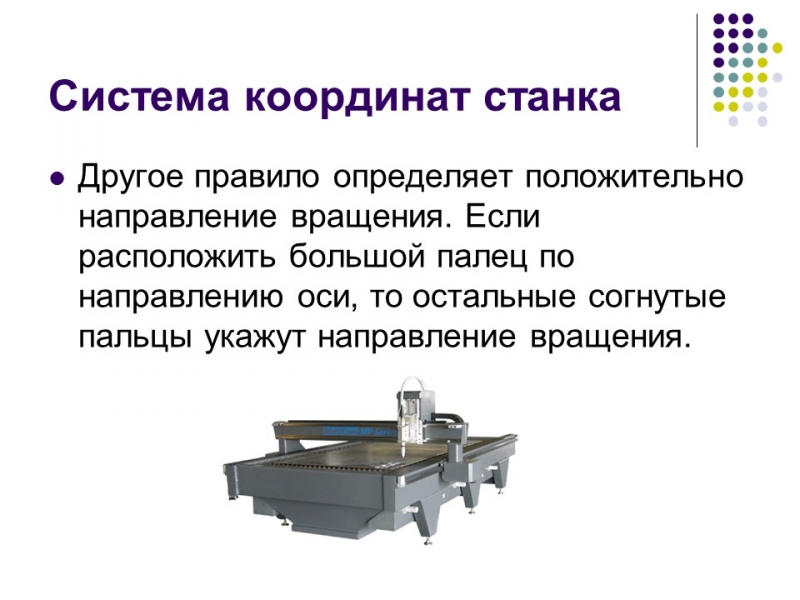

- Другое правило определяет положительно направление вращения. Если расположить большой палец по направлению оси, то остальные согнутые пальцы укажут направление вращения.

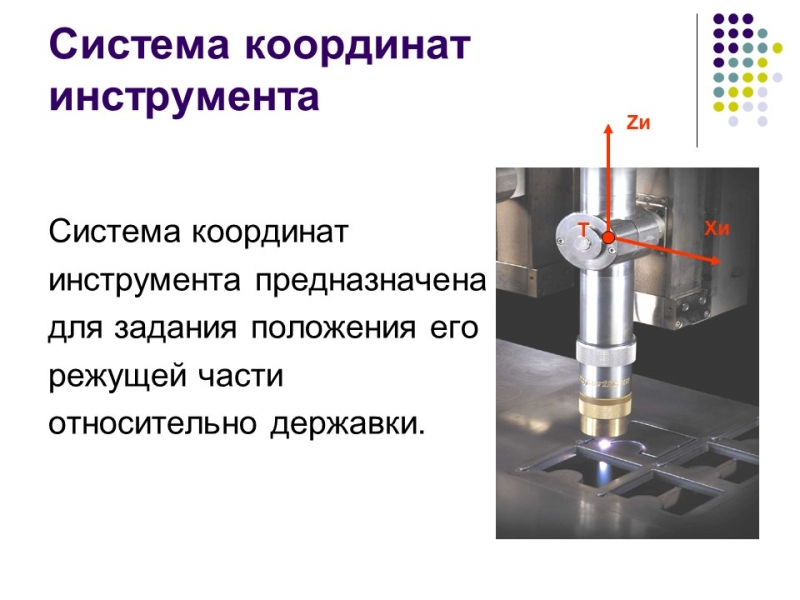

Система координат инструмента
Система координат
инструмента предназначена
для задания положения его
режущей части
относительно державки.

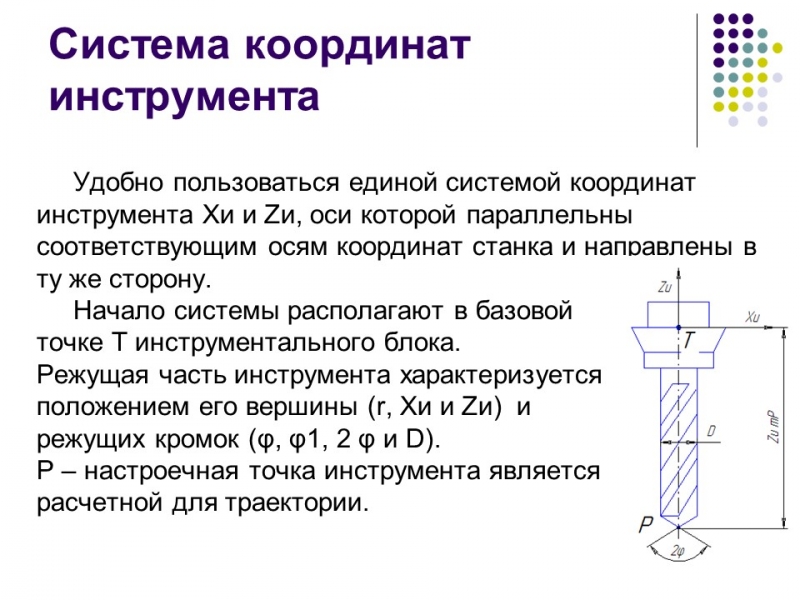

Система координат инструмента
Удобно пользоваться единой системой координат
инструмента Хи и Zи, оси которой параллельны
соответствующим осям координат станка и направлены в
ту же сторону.
Начало системы располагают в базовой
точке Т инструментального блока.
Режущая часть инструмента характеризуется
положением его вершины (r, Хи и Zи) и
режущих кромок (φ, φ1, 2 φ и D).
Р – настроечная точка инструмента является
расчетной для траектории.
