Підготовка керуючої програми і настроювання оперативної системи керування верстата 1В340Ф30
Лабораторна робота
Тема: Підготовка керуючої програми і настроювання оперативної системи керування верстата 1В340Ф30
Мета: вивчити принцип роботи ПЧПК „Електроніка НЦ – 31” і отримати навички в підготовці і відпрацюванні КП на верстаті 1В340Ф30.

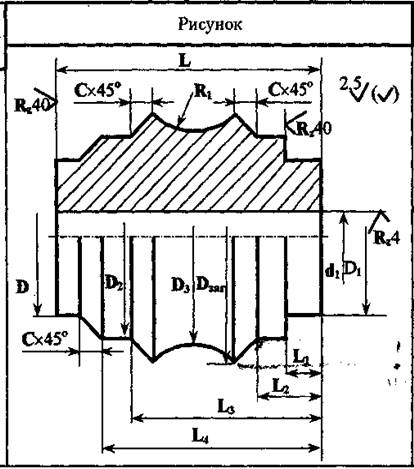

Схема оброблюваної деталі
програмний керування деталь верстат
Вихідні дані:
матеріал заготовки – сталь 20.
Заготовка – штучна мірна із дротика.
D = D1 = 60 мм.
D2 = 70мм
D3 = 65 мм
Dзаг = 80 мм
d1 = 20 мм
L = 100 мм
L1 = 10 мм
L2 = 20 мм
L3 = 60 мм
L4 = 90 мм
Виконання роботи
1. Вивчаємо принцип роботи пульту числового програмного керування „Електроніка НЦ – 31”.
2. Складаємо керуючу програму для заданих умов обробки деталі. Текст програми з відповідними коментарями наведено нижче
Програма
Задаємо режими різання
00 S9 – частота обертання шпинделя 710 об/хв
01 F50 – подача в дискретах, тобто S = 0.5 мм/об
02 T1 – контурний різець (підрізання торця і циліндричне точіння)
03 M4 – ліве обертання шпинделя
04 M8 – включення МОР
05 X8200* ﺳшвидкий підхід до початкової точки одночасно по двом
06 Z300 ﺳосям
07 G71* - однопрохідний цикл поперечної обробки
08 X-100*
09 Z0
10 X7000 ﺳточіння циліндричної поверхні діаметром 70 мм
11 Z-2000
12 Z-2500+450 – обробка фаски
13 Z50 ﺳ
14 X6000 ﺳ
15 Z0
16 X6000 ﺳточіння циліндричної поверхні Æ60 мм
17 Z-1000
18 X8000підвід різця для обробки лівої фаски
19 Z-5500
20 Z-6000-450 – обробка фаски
21 X7000 точіння циліндричної поверхні Æ70
22 Z-10000
23 X7000підвід різця для обробки лівої фаски
24 Z-9000
25 Z-9500-450обробка фаски
26 X6000
27 Z-10000
28 G3*цикл обробки дуги проти годинникової стрілки
29 X6500*
30 Z-4000*
31 P1100*
32 P2150
33 G3*
34 X8000*обробка дуги проти годинникової стрілки
35 Z-5500*
36 P1100*
37 P2150
38 ZÆﺳ повернення в початкове положення
39 XÆﺳ
40 S7377 об/хв
41 F200,2 мм/об
42 T2 свердло
43 X0ﺳ
44 Z50ﺳ
45 G73* цикл глибокого свердління
46 Z-10600*
47 P3600
48 ZÆﺳповернення в початкові координати
49 XÆﺳ
50 S8 500 об/хв
51 F20
52 T3 відрізний різець
53 Z-10000ﺳвідрізання деталі
54 X0ﺳ
55 ZÆﺳповернення в початкові координати
56 XÆﺳ
57 M9 вимкнення МОР
58 M5зупинка повертання шпинделя
59 M2завершення роботи програми
3. Виконуємо налагодження оперативної системи керування верстата 1В340Ф30 згідно з розробленою програмою.
Висновок
На даній лабораторній роботі ми здобули навички в підготовці і відпрацюванні керуючої програми на верстаті 1В340Ф30. написали програму для обробки даної деталі.
